Detail produk:
|
| Model: | LQ101R1SX01A | Ukuran Diagonal: | 10,1 inci |
|---|---|---|---|
| Merek: | Tajam | Pencahayaan: | 400 cd/m² (Biasa) |
| Sumber cahaya: | WLED [7S6P], 10K jam, W/O Driver | Tipe Antarmuka: | MIPI (2 ch, 4 jalur data) 50 pin Konektor |
| Format Piksel: | 2560 ((RGB) × 1600 [WQXGA] 299PPI | Lingkungan: | Suhu operasi: 0 ~ 60 °C; Suhu penyimpanan: -20 ~ 70 °C |
| Menyoroti: | Panel LCD Industri CCFL LVDS,Panel TFT CCFL NEC |
||
LQ101 Seri LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
| Ukuran panel: | 10.1 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 2560 ((RGB) × 1600, WQXGA | Strip Vertikal RGB | 0.02825×0.08475 mm | 0.08475×0.08475 mm [299PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 216.96 × 135,6 mm | - | 228 × 148,5 mm | 1.88/4.60 (Typ./Max.) mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 16:10 (W: H) | Jenis lanskap | ||
| Penetapan: | Tanpa | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 151±15g | Jelas, Lapisan keras | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 400 cd/m2 (Typ.) | IPS, biasanya Hitam, Transmissive | 9001:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 80/80/80/80 (Min.) | Simetri | 25 (Typ.) ((Tr+Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Warna Gamlt: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 51% | 71% | 53% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Luminansi: | 1.25/1.40 (Tipe./Max.) ((5 poin) | ||
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 185/370mA (jenis/maks.) | 3.3V (jenis) | - | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||

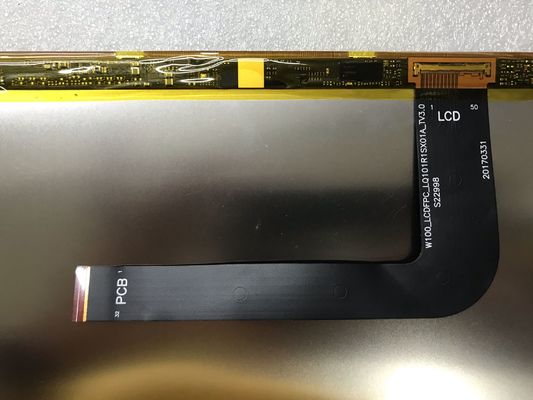

| Konektor | MIPI (2 ch, 4 jalur data) | |||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| I-PEX | 20525-050E-02 | 1 pcs | 0.4 mm | 50 pin | ||
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 6 senar | 7S6P | 10K ((Typ.) | - | |
| WLED Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 20.0/21.0mA (jenis./Max.) | 18.2/21.0/23.1V (Min./Typ./Max.) | |||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | Termasuk dalam antarmuka sinyal panel | Tidak. | ||||
LQ101R1SX01A mendukung tampilan2560 ((RGB) × 1600(WQXGA) dengan aspek rasio 16:10 (W: H), yang pikselnya diatur dalam RGB Vertical Strip, menurut perhitungan Panelook kepadatan pikselnya adalah 299 PPI.Ini memiliki area aktif 216.96 ((W) × 135.6 ((H) mm, ukuran garis besar 228 ((W) × 148.5 ((H) × 4.6 ((D) mm, dengan perawatan permukaan Clear, Hard coating, berat bersih 151±15g. Sebagai produk IPS, Biasanya Hitam, Transmissive LCM,LQ101R1SX01A dapat memberikan 400 cd/m2 tampilan kecerahan 9001:1 rasio kontras transimis, 80/80/80/80 (Min.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 25 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 8-bit untuk setiap titik, sehingga menyajikan palet warna 16,7M, juga dengan kinerja gamut warna 50% (NTSC).Produk ini mengadopsi 7S6P WLED sebagai backlight systerm yang ditempatkan sebagai tipe Edge light dan memiliki waktu hidup kerja 10K jam, driver lampu latar eksternal diperlukan secara tambahan.
