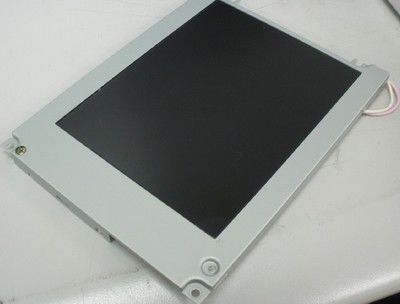

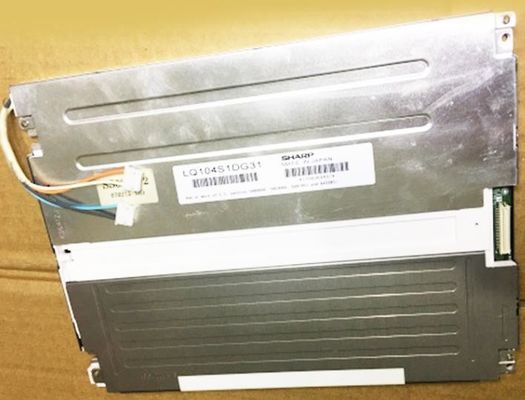

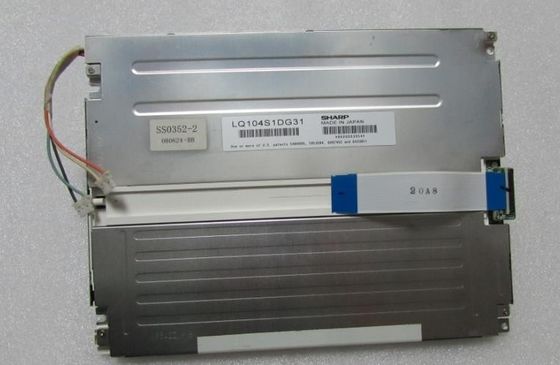

Detail produk:
|
| Merek: | Tajam | Model: | LQ104S1DG31 |
|---|---|---|---|
| Ukuran Diagonal: | 10,4 inci | Pencahayaan: | 350 cd/m² (Biasa) |
| Tipe Antarmuka: | CMOS (1 ch, 6-bit), Konektor 41 pin | Sumber cahaya: | CCFL [2 pcs], 50K jam, W/O Driver |
| Format Piksel: | 800 ((RGB) × 600 [SVGA] 96PPI | Lingkungan: | Suhu operasi: -30 ~ 80 °C; Suhu penyimpanan: -30 ~ 80 °C; Tingkat getaran: 2.0G (19.6 m/s2) |
| Menyoroti: | Panel LCD Industri CCFL LVDS,Panel TFT CCFL NEC |
||
LQ104 Seri LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 350 (Typ.) | 70/70/50/60 (jenis) | 10/25 (Typ.) ((Tr/Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Jam 6 | TN, Biasanya Putih, Transmissive | 300: 1 (Min.) (Mengirim) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Variasi Putih: | 1.45 (Max.) ((5 poin) | ||
| Ukuran panel: | 10.4" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 800 ((RGB) × 600 [SVGA] | Strip Vertikal RGB | 0.264×0.264 [96PPI] | 0.088 x 0.264 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.4 ((H) × 162.4 ((V) | 243 ((H) × 183.8 ((V) | 11.5 (Max.) mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 43 (H:V) | ||
| Pemasangan: | Lubang pemasangan wajah (2-Φ3.5, 2-R1.75) | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 600g (maks.) | - | Antiglare, Hard coating (3H) | ||
| Pemindaian terbalik: | Ya (180°) |
|---|---|
| Frekuensi vertikal: | 60Hz |
| Konsumsi daya: | 6.6W |
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| CCFL | Jenis lampu tepi (sisi atas) | 2 pcs | Tepat | 50K ((Min.) | Dapat diganti | |
| CCFL Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 467V (jenis) | 3.5/6.0/6.5mA (Min./Typ./Max.) | 5.6W (Typ.) | ||||
| Frekuensi Operasi | Tegangan kick-off | |||||
| 35/60/70KHz (Min./Typ./Max.) | 1300V (Max.) (Ta=-30°C) | |||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Tidak. | Konektor | ||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| JST | BHR-02 ((8.0) VS-1N | 8.0 mm | 2 pin | 2 pcs | BLL-2PINS-HL | |
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (Jenis) (VCC) | 300/200mA (Typ.) ((ICC) | - | ||||
| Tegangan untuk sinyal tampilan: | VIL≤0,9V; 2.1V≤VIH | |||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | CMOS (1 ch, 6-bit) | Konektor | ||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| HRS | DF9MA-41P-1V | 1.0 mm | 41 pin | 1 pcs | DRGB-41P1C6B-010C | |
LQ104S1DG31 mendukung tampilan800 ((RGB) × 600(SVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, ia memiliki area aktif 211.2 ((W) × 158.4 ((H) mm, ukuran garis besar 243 ((W) × 183.8 ((H) mm,ukuran area pemandangan 215.4 ((W) × 162.4 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 600g (Max.).LQ104S1DG31 dapat memberikan 350 cd/m2 tampilan kecerahan 3001:1 rasio kontras transmissive, 70/70/50/60 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/25 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 2 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge (sisi atas) dan memiliki waktu hidup kerja 50K jam,driver lampu latar eksternal diperlukan secara tambahan.
