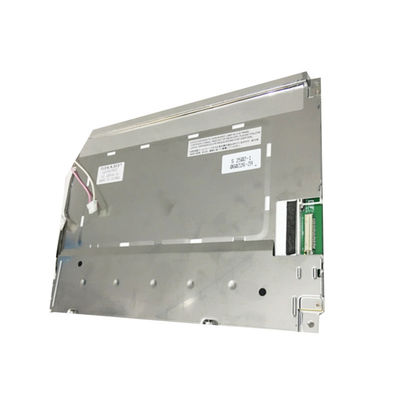

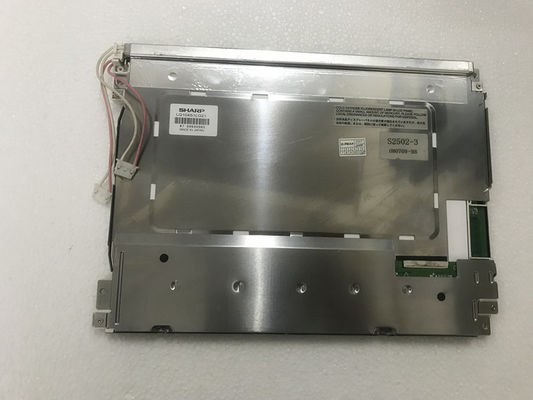

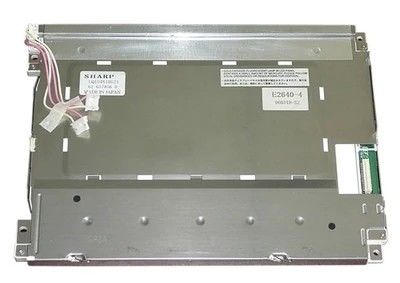

Detail produk:
|
| Nama model: | LQ104S1LG21 | Produsen: | Tajam |
|---|---|---|---|
| Ukuran layar: | 10,4 inci | Pencahayaan: | 350 cd/m² (Biasa) |
| Nomor Piksel: | 800(RGB)×600 (SVGA) 96PPI | Max. Maks. Ratings Peringkat: | Suhu Penyimpanan: -30 ~ 70 °C Suhu Pengoperasian: -10 ~ 65 °C |
| Lampu latar: | 2 pcs CCFL, 50K jam, Tanpa Driver | Jenis sinyal: | LVDS (1 ch, 6-bit), Konektor 20 pin |
| Menyoroti: | Panel LCD Industri CCFL LVDS,Panel TFT CCFL NEC |
||
LQ104 Seri LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Informasi Dasar: | Luminance | 350 cd/m2 (Typ.) | Rasio Kontras | 300: 1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Pemandangan yang baik di | Jam 6 | Kecepatan Tanggapan | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Sudut pandang | 70/70/40/70 (tipe) | Mode Operasi | TN, Biasanya Putih, Transmissive | |
| Kinerja Warna: | Kromatisitas | Wx:0.313"Wy:0.329 | Warna Dukungan | 262K (6-bit) |
| Suhu Warna | 6485K | Keseragaman Putih | 1.45 (Max.) ((5 poin) |
| Fitur Pixel: | Jumlah piksel | 800 ((RGB) × 600 [SVGA] | Pengaturan | Strip Vertikal RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H) | 0.088×0.264 mm | Pixel Pitch ((W×H) | 0.264×0.264 mm [96PPI] | |
| Ukuran fisik: | Menonton secara aktif | 211.2 ((W) × 158.4 ((H) mm | Secara keseluruhan Dim. | 246.5 ((W) × 179.4 ((H) mm |
| Pembukaan Bezel | 214.6 ((W) × 162.4 ((H) mm | Total Kedalaman | 15.5 (Max.) mm | |
| Fitur garis besar: | Bentuk Bentuk | persegi panjang datar | Orientasi | Jenis lanskap |
| Rasio aspek ((W:H) | 4:3 | Gaya Bentuk | ||
| Penetapan: | Lubang pemasangan wajah (2-Φ3.4, 2-3.4×4.4) di sebelah kiri, bezel kanan | |||
| Rincian lainnya: | Massa | 620g (Max.) | Permukaan | Antiglare, Hard coating (3H) |
| Tingkat refresh: | 60Hz |
|---|---|
| Pemindaian terbalik: | Ya (U/D, L/R) |
| Konsumsi daya: | 6.6W |
| Sinyal Listrik: | Input Current | 310/510mA (Typ.) | Tegangan Masuk | 3.3V (jenis) | ||
|---|---|---|---|---|---|---|
| Konsumsi | - | Antarmuka Sinyal | LVDS (1 ch, 6-bit) | |||
| Fitur antarmuka: | Posisi | - | Jenis Fisik | Konektor | ||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Jumlah Pin | Penugasan Pin |
| I-PEX | 20186-020E-13F | 1 pcs | 1.25 mm | 20 pin | LVDS-20P1C6B-070D | |
| Fitur lampu: | Bentuk Lampu | Tepat | Jenis lampu | CCFL | Posisi | Jenis lampu tepi (sisi atas) |
|---|---|---|---|---|---|---|
| Pertukaran | Dapat diganti | Jumlah | 2 pcs | Kehidupan | 50K ((Min.) (Jam) | |
| Lampu listrik: | Input Current | 3.5/6.0/7.0mA (Min./Typ./Max.) | Tegangan Masuk | 467V (jenis) | ||
| Frekuensi | 35/60/70KHz (Min./Typ./Max.) | Tegangan menyala | 1450V (Max.) (Ta=-10°C) | |||
| Konsumsi | 5.6W (Typ.) | |||||
| Fitur antarmuka: | Posisi | - | Jenis Fisik | Konektor | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin Pitch | Jumlah Pin | Penugasan Pin |
| JST | BHR-03VS-1 | 2 pcs | 4.0 mm | 3 pin | BLL-3PINS-HNL | |
| Pengemudi lampu latar: | Tidak. | |||||
LQ104S1LG21 mendukung tampilan800 ((RGB) × 600(SVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 211.2 ((W) × 158.4 ((H) mm, ukuran garis besar 246.5 ((W) × 179.4 ((H) mm, ukuran area melihat 214.6 ((W) × 162.4 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 620g (Max.).LQ104S1LG21 dapat memberikan 350 cd/m2 tampilan kecerahan 3001:1 rasio kontras transmissive, 70/70/40/70 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/25 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 2 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge (sisi atas) dan memiliki waktu hidup kerja 50K jam,driver lampu latar eksternal diperlukan secara tambahan.
