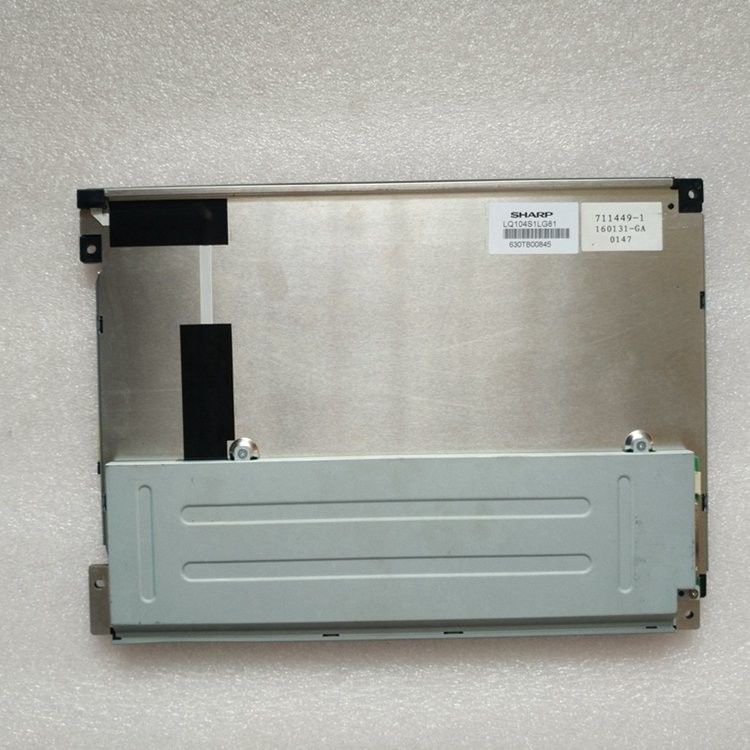

Detail produk:
|
| Merk Panel: | Tajam | Model Panel: | LQ104S1LG61 |
|---|---|---|---|
| Resolusi: | 800 ((RGB) × 600, SVGA, 96PPI | Kecerahan: | 420 cd/m² (Biasa) |
| Ukuran Panel: | 10,4 inci | Antarmuka Sinyal: | LVDS (1 ch, 6-bit), Konektor 20 pin |
| Jenis lampu: | 2 pcs CCFL, 50K jam, Tanpa Driver | Lingkungan: | Operating Temp.: -30 ~ 80 °C ; Suhu Pengoperasian: -30 ~ 80 °C; Storage Temp.: -30 |
| Menyoroti: | Panel LCD Industri CCFL LVDS,Panel TFT CCFL NEC |
||
LQ104 Seri LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| Fitur Pixel: | Format piksel | 800 ((RGB) × 600 [SVGA] | Titik Pitch | 0.088 × 0,264 mm (H × V) |
|---|---|---|---|---|
| Konfigurasi | Strip Vertikal RGB | Pixel Pitch | 0.264 × 0,264 mm (H × V) [96PPI] | |
| Ukuran Mekanis: | Area Tampilan | 211.2 × 158,4 mm (H × V) | Daerah Bezel | 214.6 × 162,4 mm (H × V) |
| Outline Dim. | 246.5 × 179,4 mm (H × V) | kedalaman garis besar | 13.7 (Max.) mm | |
| Fitur garis besar: | Faktor Bentuk | persegi panjang datar | Orientasi | Jenis lanskap |
| Rasio aspek | 43 (H:V) | Gaya Bentuk | ||
| Lubang & Brackets: | Lubang pemasangan wajah (2-Φ3.4, 2-3.4×4.4) di sebelah kiri, bezel kanan | |||
| Fitur Lainnya: | Berat badan | 620g (Max.) | Permukaan | Antiglare, Hard coating (3H), Antireflection |
| Informasi Dasar: | Cahaya | 420 cd/m2 (Typ.) | Rasio Kontras | 6001:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 70/70/50/60 (jenis) | Mode optik | TN, Biasanya Putih, Transmissive | |
| Arah Melihat | Jam 6 | Waktu Tanggapan | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Kinerja Warna: | Kromatisitas | Wx:0.313"Wy:0.329 | Nomor Warna | 262K (6-bit) |
| Suhu Warna | 6485K | Keseragaman Putih | 1.25 (Max.) ((5 poin) |
| Frekuensi frame: | 60Hz |
|---|---|
| Pemindaian terbalik: | Ya (U/D, L/R) |
| Konsumsi daya: | 8.0W |
| Fitur lampu latar belakang: | Bentuk Lampu | Tepat | Jenis lampu | CCFL | Waktu Hidup | 50K ((Min.) (Jam) |
|---|---|---|---|---|---|---|
| Penggantian | Dapat diganti | Jumlah | 2 pcs | Posisi | Jenis lampu tepi (sisi atas) | |
| Lampu listrik: | Input tegangan | 583V (Typ.) | Input saat ini | 3.0/6.0/6.5mA (Min./Typ./Max.) | ||
| Frekuensi | 35/60/80KHz (Min./Typ./Max.) | Tegangan kick-off | 1300V (Max.) (Ta=-30°C) | |||
| Konsumsi | 7.0W (jenis) | |||||
| Fitur antarmuka: | Jenis | Konektor | Posisi | - | Pengemudi lampu | Tidak. |
| Detail antarmuka: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| JST | BHR-02 ((8.0) VS-1N | 8.0 mm | 2 pin | 2 pcs | BLL-2PINS-HL | |
| Sistem sinyal: | LVDS (1 ch, 6-bit) | Tegangan Logis | - | |||
|---|---|---|---|---|---|---|
| Sinyal Listrik: | Input tegangan | 3.3/5.0V (jenis) | Input saat ini | 300/200mA (jenis) | ||
| Fitur antarmuka: | Jenis | Konektor | Posisi | - | ||
| Detail konektor: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| JAE | FI-SE20P-HF | 1.25 mm | 20 pin | 1 pcs | LVDS-20P1C6B-070D | |
LQ104S1LG61 mendukung tampilan800 ((RGB) × 600(SVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 211.2 ((W) × 158.4 ((H) mm, ukuran garis besar 246.5 ((W) × 179.4 ((H) mm, ukuran area tampilan 214.6 ((W) × 162.4 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), Antireflection, berat bersih 620g (Max.).LQ104S1LG61 dapat memberikan 420 cd/m2 tampilan kecerahan 6001:1 rasio kontras transmissive, 70/70/50/60 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/25 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 2 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge (sisi atas) dan memiliki waktu hidup kerja 50K jam,driver lampu latar eksternal diperlukan secara tambahan.
