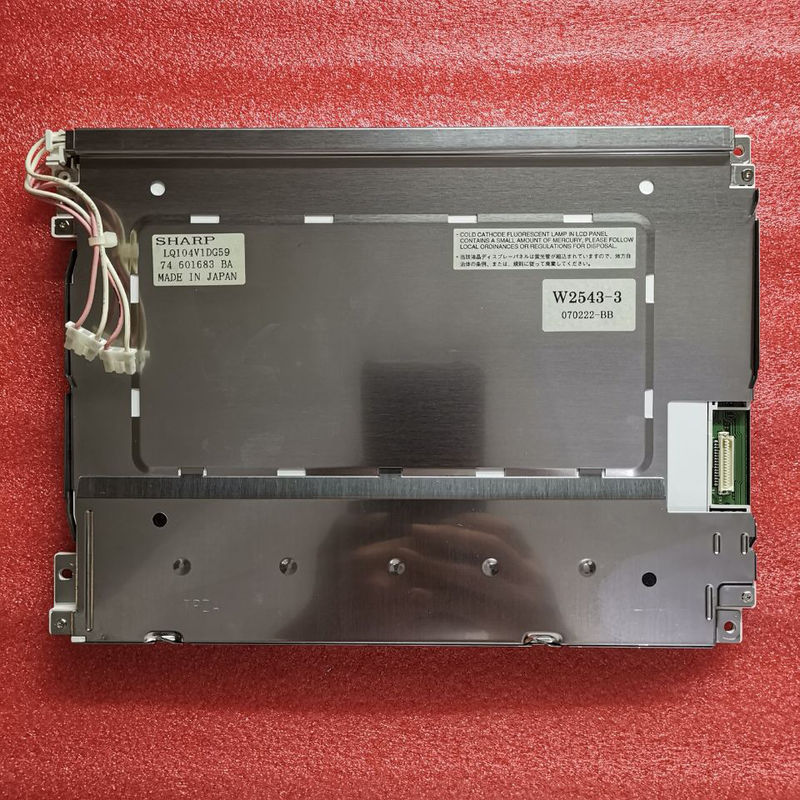

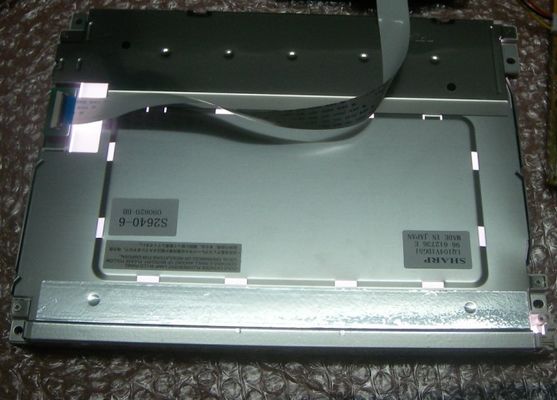

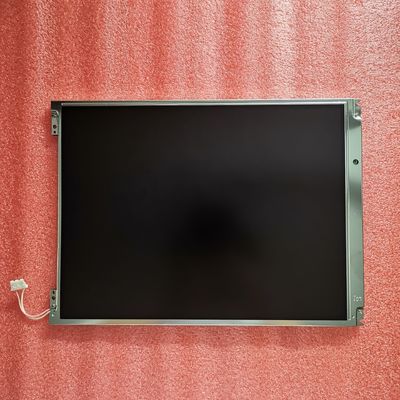

Detail produk:
|
| Nama model: | LQ104V1DG59 | Ukuran layar: | 10,4" |
|---|---|---|---|
| Nomor Piksel: | 640(RGB)×480 (VGA) 76PPI | Pencahayaan: | 350 cd/m² (Biasa) |
| Pengaturan: | Garis Vertikal RGB | Lampu latar: | 2 pcs CCFL, 50K jam, Tanpa Driver |
| Jenis sinyal: | RGB paralel (1 ch, 6-bit), Konektor 31 pin | Max. Maks. Ratings Peringkat: | Suhu Penyimpanan: -30 ~ 70 °C Suhu Pengoperasian: -10 ~ 65 °C |
| Menyoroti: | Panel LCD Industri CCFL LVDS,Panel TFT CCFL NEC |
||
LQ104 Seri LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 350 (Typ.) | 70/70/40/70 (tipe) | 20/40 (Typ.) ((Tr/Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Jam 6 | TN, Biasanya Putih, Transmissive | 300: 1 (Typ.) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Variasi Putih: | 1.45 (Max.) ((5 poin) | ||
| Ukuran panel: | 10.4" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 640 ((RGB) × 480 [VGA] | Strip Vertikal RGB | 0.330×0.330 [76PPI] | 0.110 x 0.330 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 211.2 ((H) × 158.4 ((V) | 214.6 ((H) × 162.4 ((V) | 246.5 ((H) × 179.4 ((V) | 15.5 (Max.) mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 43 (H:V) | ||
| Pemasangan: | Lubang pemasangan wajah (2-Φ3.4, 2-R1.7×4.4) di sebelah kiri, bezel kanan | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 620g (Max.) | - | Antiglare, Hard coating (3H) | ||
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| CCFL | Jenis lampu tepi (sisi atas) | 2 pcs | Tepat | 50K ((Min.) | - | |
| CCFL Electrical: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
| 467V (jenis) | 3.5/6.0/7.0mA (Min./Typ./Max.) | 5.6W (Typ.) | ||||
| Frekuensi Operasi | Tegangan kick-off | |||||
| 40/60/70KHz (Min./Typ./Max.) | 1000/1450V (Max.) ((Ta=+25/-10°C) | |||||
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| Tidak. | Konektor | |||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| JST | BHR-03VS-1 | 4.0 mm | 3 pin | 2 pcs | BLL-3PINS-HNL | |
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (jenis) | 180/150mA (jenis) | - | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | RGB paralel (1 ch, 6-bit) | Konektor | ||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| HRS | DF9MA-31P-1V | 1.0 mm | 31 pin | 1 pcs | DRGB-31P1C6B-010K | |
LQ104V1DG59 mendukung tampilan640 ((RGB) × 480(VGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 211.2 ((W) × 158.4 ((H) mm, ukuran garis besar 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm, ukuran area melihat 214.6 ((W) × 162.4 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 620g (Max.). Sebagai TN, Biasanya Putih, produk LCM Transmissive,LQ104V1DG59 dapat memberikan 350 cd/m2 tampilan kecerahan 3001:1 rasio kontras transmissive, 70/70/40/70 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada pukul 6, dan waktu respons 20/40 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 2 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge (sisi atas) dan memiliki waktu hidup kerja 50K jam,driver lampu latar eksternal diperlukan secara tambahan.
