Detail produk:
|

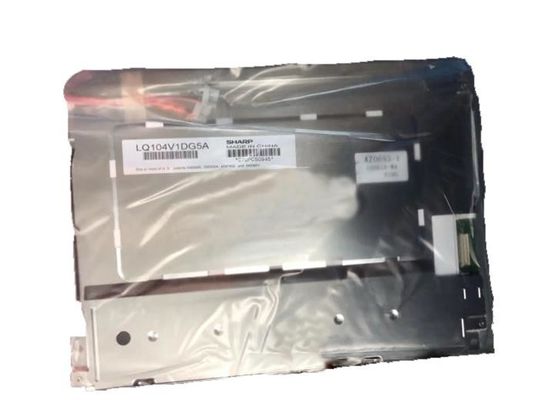

| Produsen: | Tajam | Nama model: | LQ104V1DG5A |
|---|---|---|---|
| Nomor Piksel: | 640(RGB)×480 (VGA) 76PPI | Ukuran layar: | 10,4" |
| Pencahayaan: | 350 cd/m² (Biasa) | Lampu latar: | 2 pcs CCFL, 50K jam, Tanpa Driver |
| Jenis sinyal: | RGB paralel (1 ch, 6-bit), Konektor 31 pin | Max. Maks. Ratings Peringkat: | Suhu Penyimpanan: -30 ~ 70 °C Suhu Pengoperasian: -10 ~ 65 °C |
| Menyoroti: | Panel LCD Industri CCFL LVDS,Panel TFT CCFL NEC |
||
LQ104 Seri LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Ukuran panel: | 10.4 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 640 ((RGB) × 480, VGA | Strip Vertikal RGB | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 211.2×158.4 mm | 214.6×162.4 mm | 246.5×179.4 mm | 15.5 (Max.) mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 43 (W: H) | Jenis lanskap | ||
| Penetapan: | Lubang pemasangan wajah (2-Φ3.4, 2-R1.7×4.4) di sebelah kiri, bezel kanan | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 620g (Max.) | Antiglare, Hard coating (3H) | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 350 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 5001:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 70/70/50/60 (jenis) | Jam 6 | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Variasi Luminansi: | 1.45 (Max.) ((5 poin) | ||
| Konsumsi daya: | 6.4W |
|---|---|
| Frame Rate: | 60Hz |
| Pemindaian terbalik: | Ya (U/D, L/R) |
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 210/140mA (jenis) | 3.3/5.0V (jenis) | - | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | Konektor | RGB paralel (1 ch, 6-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| HRS | DF9MA-31P-1V ((32) | 1 pcs | 1.0 mm | 31 pin | DRGB-31P1C6B-010K | |
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| CCFL | Jenis lampu tepi (sisi bawah) | Tepat | 2 pcs | 50K ((Typ.) | - | |
| CCFL Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 3.5/6.0/7.0mA (Min./Typ./Max.) | 466.7V (jenis) | 5.6W (Typ.) | ||||
| Tegangan menyala | Frekuensi Lampu | |||||
| 1000/1450V (Max.) ((Ta=+25/0°C) | 35/60/70KHz (Min./Typ./Max.) | |||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi CCFL | |||
| Konektor | Tidak. | |||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JST | BHR-02 ((8.0) VS-1N | 2 pcs | 8.0 mm | 2 pin | BLL-2PINS-HL | |
LQ104V1DG5A mendukung tampilan640 ((RGB) × 480(VGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 211.2 ((W) × 158.4 ((H) mm, ukuran garis besar 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm, ukuran area melihat 214.6 ((W) × 162.4 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 620g (Max.). Sebagai TN, Biasanya Putih, produk LCM Transmissive,LQ104V1DG5A dapat memberikan 350 cd/m2 tampilan kecerahan 5001:1 rasio kontras transmissive, 70/70/50/60 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/25 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 2 pcs CCFL sebagai sistem backlight yang ditempatkan sebagai tipe lampu Edge (sisi bawah) dan memiliki waktu hidup kerja 50K jam,driver lampu latar eksternal diperlukan secara tambahan.
