Detail produk:
|
| Merk Panel: | Tajam | Model Panel: | LQ104V1DG5B |
|---|---|---|---|
| Jenis lampu: | 2 pcs CCFL, 50K jam, Tanpa Driver | Antarmuka Sinyal: | RGB Paralel (1 ch, 6-bit), Konektor 31 pin |
| Ukuran Panel: | 10,4" | Kecerahan: | 350 cd/m² (Biasa) |
| Resolusi: | 640 ((RGB) × 480, VGA, 76PPI | Lingkungan: | Suhu operasi: -10 ~ 65 °C; Suhu penyimpanan: -30 ~ 70 °C |
| Menyoroti: | Panel LCD Industri CCFL LVDS,Panel TFT CCFL NEC |
||
LQ104 Seri LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Fitur Pixel: | Resolusi | 640 ((RGB) × 480, VGA | Titik Pitch ((mm) | 0.110 × 0,330 (H × V) |
|---|---|---|---|---|
| Format piksel | Strip Vertikal RGB | Pixel Pitch ((mm) | 0.330×0.330 (H×V) [76PPI] | |
| Ukuran Mekanis: | Area Aktif ((mm) | 211.2 ((H) × 158.4 ((V) | Luas Bezel ((mm) | 214.6 ((H) × 162.4 ((V) |
| Outline Dim. ((mm) | 246.5 ((H) × 179.4 ((V) | kedalaman ((mm) | 15.5 (Max.) | |
| Fitur garis besar: | Gaya Bentuk | persegi panjang datar | Bentuk garis besar | |
| Rasio aspek | 43 (H:V) | Orientasi | Jenis lanskap | |
| Pemasangan: | Lubang pemasangan wajah (2-Φ3.4, 2-R1.7×4.4) di sebelah kiri, bezel kanan | |||
| Spesifikasi lainnya: | Berat badan | 620g (Max.) | Pengobatan | Antiglare, Hard coating (3H) |
| Informasi Dasar: | Luminansi ((cd/m2) | 350 (Typ.) | Rasio Kontras | 3501:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 70/70/40/70 (tipe) | Mode Tampilan | TN, Biasanya Putih, Transmissive | |
| Pemandangan terbaik pada | Jam 6 | Tanggapan (s) | 10/25 (Typ.) ((Tr/Td) | |
| Kinerja Warna: | Koordinat Putih | X:0.313; Y:0.329 | Tampilkan Warna | 262K (6-bit) |
| Suhu Warna | 6485K | Keseragaman Putih | 1.45 (Max.) ((5 poin) |
| Sinyal Listrik: | Pasokan Tegangan | 3.3/5.0V (jenis) | Pasokan Saat Ini | 200/130mA (jenis) | ||
|---|---|---|---|---|---|---|
| Jenis sinyal: | RGB paralel (1 ch, 6-bit) | Tegangan sinyal | - | |||
| Fitur antarmuka: | Posisi | - | Jenis | Konektor | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| HRS | DF9MA-31P-1V | 1 pcs | 31 pin | 1.0 mm | DRGB-31P1C6B-010K | |
| Fitur lampu latar: | Bentuk | Tepat | Jenis | CCFL | Posisi | Jenis lampu tepi (sisi atas) |
|---|---|---|---|---|---|---|
| Penggantian | Dapat diganti | Jumlah | 2 pcs | Waktu Hidup | 50K ((Min.) (Jam) | |
| Lampu listrik: | Pasokan Tegangan | 467V (jenis) | Pasokan Saat Ini | 3.0/6.5/7.0mA (Min./Typ./Max.) | ||
| Frekuensi | 35/60/70KHz (Min./Typ./Max.) | Tegangan Mulai | 1000/1450V (Max.) ((Ta=+25/0°C) | |||
| Konsumsi | 5.6W (Typ.) | |||||
| Fitur antarmuka: | Posisi | Jenis | Konektor | |||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| JST | BHR-03VS-1 | 2 pcs | 3 pin | 4.0 mm | BLL-3PINS-HNL | |
| Pengemudi lampu latar: |
Tidak. |
|||||

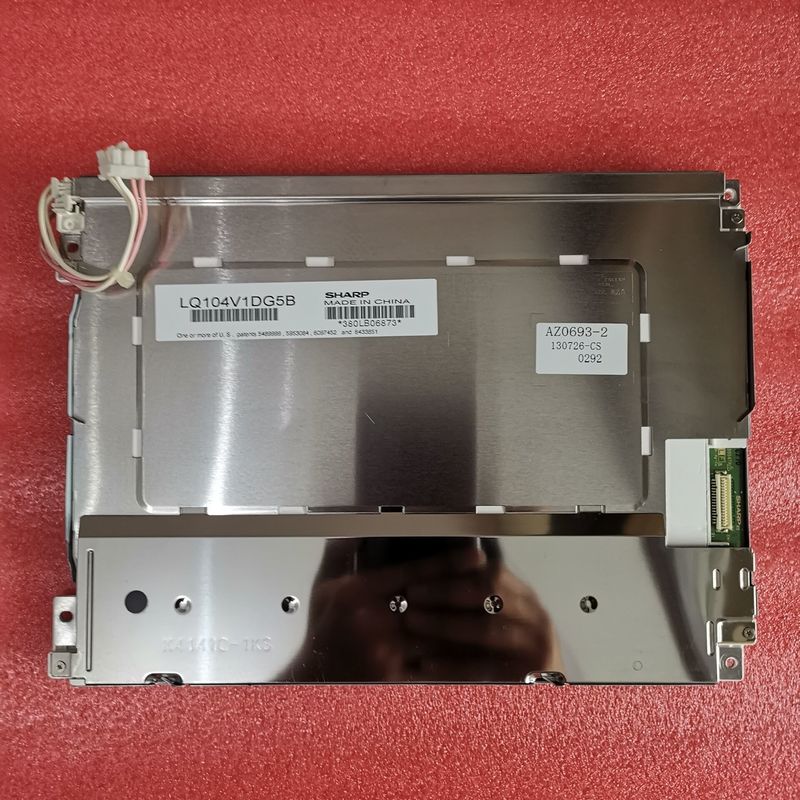

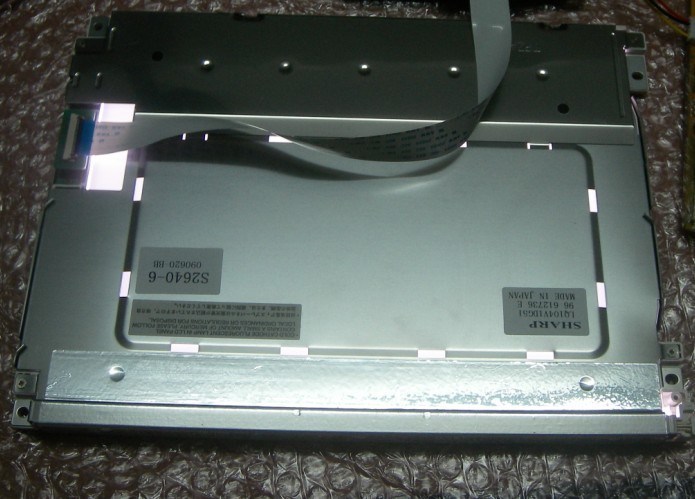

LQ104V1DG5B mendukung tampilan640 ((RGB) × 480(VGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 211.2 ((W) × 158.4 ((H) mm, ukuran garis besar 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm, ukuran area melihat 214.6 ((W) × 162.4 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 620g (Max.). Sebagai TN, Biasanya Putih, produk LCM Transmissive,LQ104V1DG5B dapat memberikan 350 cd/m2 tampilan kecerahan 3501:1 rasio kontras transmissive, 70/70/40/70 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/25 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 2 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge (sisi atas) dan memiliki waktu hidup kerja 50K jam,driver lampu latar eksternal diperlukan secara tambahan.
