Detail produk:
|
| Model Panel: | LQ104V1DG81 | Merk Panel: | Tajam |
|---|---|---|---|
| Antarmuka Sinyal: | CMOS (1 ch, 6-bit), Konektor 31 pin | Jenis lampu: | WLED, 50K jam, Dengan Driver LED |
| Ukuran Panel: | 10,4" | Resolusi: | 640 ((RGB) × 480, VGA, 76PPI |
| Kecerahan: | 450 cd/m² (Biasa) | Lingkungan: | Operating Temp.: -30 ~ 80 °C ; Suhu Pengoperasian: -30 ~ 80 °C; Storage Temp.: -30 |
| Menyoroti: | Layar LCD TFT LVDS,Layar LCD Kecerahan Tinggi WLED |
||
LQ104 Seri LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| Informasi Dasar: | Nama merek | Nama Model | Jenis | Model Alias |
|---|---|---|---|---|
| LQ104V1DG81 | a-Si TFT-LCD, LCM | - | ||
| Rating maksimum: | RoHS | Suhu operasi | Suhu penyimpanan | Tingkat getaran |
| -30 ~ 80 °C | -30 ~ 80 °C | - |
| Ukuran layar: | 10.4" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 640 ((RGB) × 480, VGA | Strip Vertikal RGB | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 211.2×158.4 mm | 214.6×162.4 mm | 246.5×179.3 mm | 13.0 (Max.) mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 4:3 | Jenis lanskap | ||
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 500 g | - | Antiglare, Hard coating (3H) | ||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 450 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 8001:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Jam 6 | 80/80/65/80 (jenis) | 35 (jenis) ((Tr+Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 7351K | 262K (6-bit) | X:0.300; Y:0.320 | |
| 1931 Warna Gamlt: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 49% | 68% | 51% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 51% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| White Uniformity: | 1.33 (Max.) ((5 poin) | ||
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 50K ((Typ.) | - | - | Dapat diganti | |
| Fitur antarmuka: | Negara pengemudi WLED | Jenis Fisik | Posisi antarmuka | |||
| Dengan LED Driver | Konektor | - | ||||
| Detail antarmuka | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| JST | SM06B-SHLS-TF | 1 pcs | 6 pin | 1.0 mm | ||
| Pengemudi WLED listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 12.0±1.2V | 400/500mA (jenis/maks.) | - | ||||
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 230/300mA (jenis/maks.) | - | ||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| CMOS (1 ch, 6-bit) | Konektor | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| HRS | DF9MA-31P-1V ((32) | 1 pcs | 31 pin | 1.0 mm | DRGB-31P1C6B-010F | |

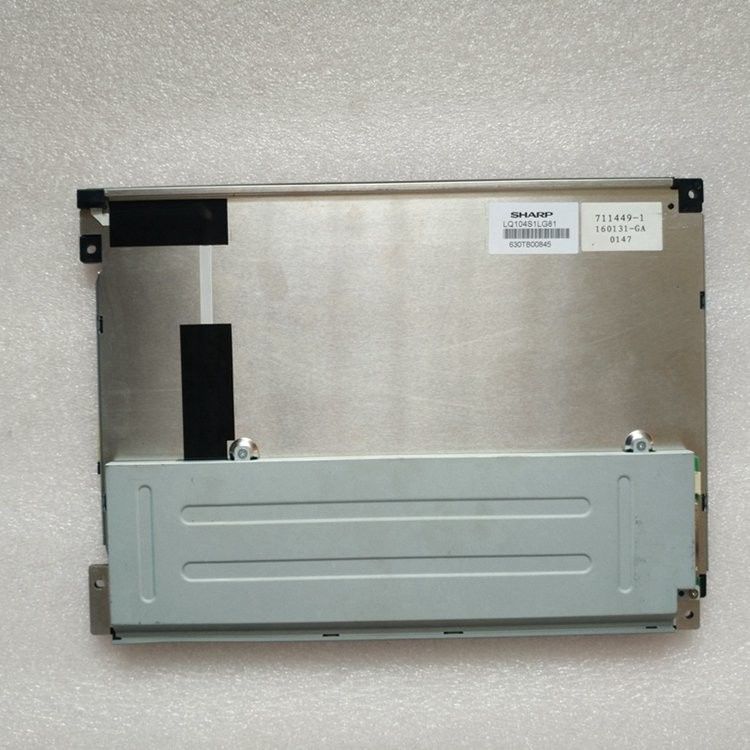

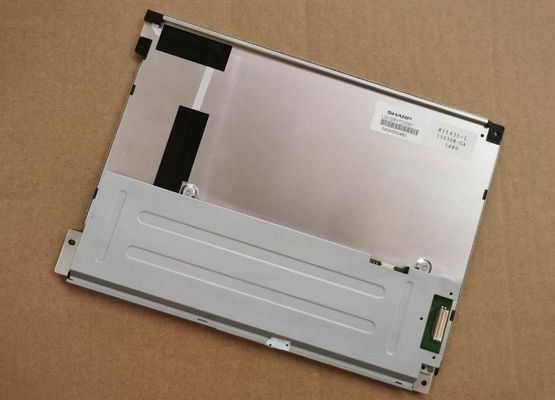

LQ104V1DG81 mendukung tampilan640 ((RGB) × 480(VGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 211.2 ((W) × 158.4 ((H) mm, ukuran garis besar 246.5 ((W) × 179.3 ((H) × 13 ((D) mm, ukuran area melihat 214.6 ((W) × 162.4 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 500g. Sebagai TN, Biasanya Putih, produk LCM Transmissive,LQ104V1DG81 dapat memberikan 450 cd/m2 tampilan kecerahan 8001:1 rasio kontras transmissive, 80/80/65/80 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada pukul 6, dan waktu respons 35 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menyajikan palet warna 262K, juga dengan kinerja gamut warna 50% (NTSC).Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe cahaya Edge dan memiliki waktu hidup kerja 50K jam, dengan LED Driver.
