Detail produk:
|
| Merk Panel: | Tajam | Model Panel: | LQ104V1LG61 |
|---|---|---|---|
| Kecerahan: | 450 cd/m² | Ukuran Panel: | 10,4" |
| Antarmuka Sinyal: | LVDS (1 ch, 6-bit), Konektor 20 pin | Jenis lampu: | 2 pcs CCFL, 50K jam, Tanpa Driver |
| Resolusi: | 640 ((RGB) × 480, VGA, 76PPI | Lingkungan: | Suhu operasi: -30 ~ 80 °C; Suhu penyimpanan: -30 ~ 80 °C; Tingkat getaran: 2.0G (19.6 m/s2) |
| Menyoroti: | Layar LCD TFT LVDS,Layar LCD Kecerahan Tinggi WLED |
||
LQ104 Seri LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| Fitur Pixel: | Resolusi | 640 ((RGB) × 480, VGA | Titik Pitch ((mm) | 0.110 × 0,330 (H × V) |
|---|---|---|---|---|
| Format piksel | Strip Vertikal RGB | Pixel Pitch ((mm) | 0.330×0.330 (H×V) [76PPI] | |
| Ukuran Mekanis: | Area Aktif ((mm) | 211.2 ((H) × 158.4 ((V) | Luas Bezel ((mm) | 214.6 ((H) × 162.4 ((V) |
| Outline Dim. ((mm) | 246.5 ((H) × 179.4 ((V) | kedalaman ((mm) | 13.7 (Max.) | |
| Fitur garis besar: | Gaya Bentuk | persegi panjang datar | Bentuk garis besar | |
| Rasio aspek | 43 (H:V) | Orientasi | Jenis lanskap | |
| Pemasangan: | Lubang pemasangan wajah (2-Φ3.4, 2-R1.7×4.4) di sebelah kiri, bezel kanan | |||
| Spesifikasi lainnya: | Berat badan | 620g (Max.) | Pengobatan | Antiglare, Hard coating (3H) |
| Informasi Dasar: | Luminansi ((cd/m2) | 450 (Typ.) | Rasio Kontras | 6001:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 70/70/50/60 (jenis) | Mode Tampilan | TN, Biasanya Putih, Transmissive | |
| Pemandangan terbaik pada | Jam 6 | Tanggapan (s) | 10/25 (Typ.) ((Tr/Td) | |
| Kinerja Warna: | Koordinat Putih | X:0.313; Y:0.329 | Tampilkan Warna | 262K (6-bit) |
| Suhu Warna | 6485K | Keseragaman Putih | 1.35 (Max.) ((5 poin) | |
| 1931 Warna Gamlt: | Rasio NTSC | 43% | sRGB | 60% cakupan |
| Adobe RGB | Cakupan 45% | DCI-P3 | Cakupan 45% | |
| Rek.2020 | Cakupan 32% | Pengamatan | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Frame Rate: | 60Hz |
|---|---|
| Pemindaian terbalik: | Ya (U/D, L/R) |
| Konsumsi daya: | 6.3W |
| Sinyal Listrik: | Pasokan Tegangan | 3.3/5.0V (jenis) | Pasokan Saat Ini | 200/130mA (jenis) | ||
|---|---|---|---|---|---|---|
| Jenis sinyal: | LVDS (1 ch, 6-bit) | Tegangan sinyal | - | |||
| Fitur antarmuka: | Posisi | - | Jenis | Konektor | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| 1 pcs | 20 pin | 1.25 mm | LVDS-20P1C6B-070D | |||
| Fitur lampu latar: | Bentuk | Tepat | Jenis | CCFL | Posisi | Jenis lampu tepi (sisi atas) |
|---|---|---|---|---|---|---|
| Penggantian | Dapat diganti | Jumlah | 2 pcs | Waktu Hidup | 50K ((Min.) (Jam) | |
| Lampu listrik: | Pasokan Tegangan | 470V (jenis) | Pasokan Saat Ini | 3.0/6.0/6.5mA (Min./Typ./Max.) | ||
| Frekuensi | 35/60/70KHz (Min./Typ./Max.) | Tegangan Mulai | TBD | |||
| Konsumsi | 5.64W (Typ.) | |||||
| Fitur antarmuka: | Posisi | - | Jenis | Konektor | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| JST | BHR-02 ((8.0) VS-1N | 2 pcs | 2 pin | 8.0 mm | BLL-2PINS-HL | |
| Pengemudi lampu latar: | Tidak. | |||||

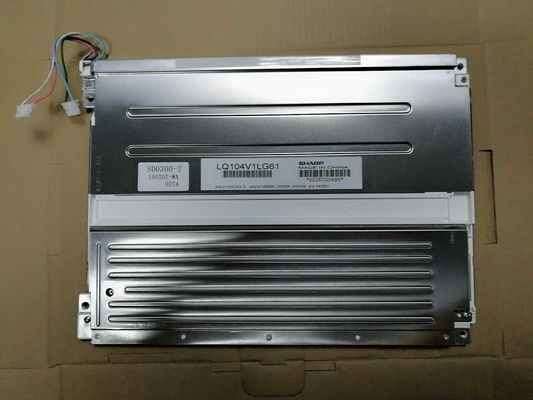

LQ104V1LG61 mendukung tampilan640 ((RGB) × 480(VGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, ia memiliki area aktif 211.2 ((W) × 158.4 ((H) mm, ukuran garis besar 246.5 ((W) × 179.4 ((H) × 13.7 ((D) mm, ukuran area tampilan 214.6 ((W) × 162.4 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 620g (Max.).LQ104V1LG61 dapat memberikan 450 cd/m2 tampilan kecerahan 6001:1 rasio kontras transmissive, 70/70/50/60 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/25 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menyajikan palet warna 262K, juga dengan kinerja gamut warna 43% (NTSC).Produk ini mengadopsi 2 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe Edge light (sisi atas) dan memiliki waktu hidup kerja 50K jam, driver lampu latar eksternal diperlukan secara tambahan.
