Detail produk:
|
| Nama model: | LQ104V7DS01 | Ukuran layar: | 10,4 inci |
|---|---|---|---|
| Produsen: | Tajam | Pencahayaan: | 250 cd/m² |
| Jenis sinyal: | RGB Paralel (1 ch, 6-bit), Konektor 31 pin | Lampu latar: | 2 pcs CCFL, 50K jam, Tanpa Driver |
| Nomor Piksel: | 640(RGB)×480 (VGA) 76PPI | Max. Maks. Ratings Peringkat: | Suhu Penyimpanan: -30 ~ 70 °C Suhu Pengoperasian: -10 ~ 65 °C |
| Menyoroti: | Layar LCD TFT LVDS,Layar LCD Kecerahan Tinggi WLED |
||
LQ104 Seri LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| Ukuran panel: | 10.4 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 640 ((RGB) × 480, VGA | Strip Vertikal RGB | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 211.2×158.4 mm | 215.2×162.4 mm | 245 × 195 mm | 11.4±0,5 mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 43 (W: H) | Jenis lanskap | ||
| Penetapan: | Lubang pemasangan wajah (2-Φ3.4, 2-R1.7×4.4) di sebelah kiri, bezel kanan | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 700 g (Typ.) | Antiglare, Hard coating, Antireflection | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 250 cd/m2 (Typ.) | TN, Biasanya Putih, Transflektif | 2501:1 (Typ.) (Transmissive) 4.51:1 (Typ.) (Refleksif) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 45/45/45/45 (jenis) | Jam 6 | 20/40 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6671K | 262K (6-bit) | X:0.304; Y:0.361 | |
| Variasi Luminansi: | 1.45 (Max.) ((5 poin) | ||
| Kinerja: | Tipe 3D | Visibilitas di Luar | Refleksi |
| - | Cahaya Matahari Bisa Dibaca | 30,2% (Typ.) | |
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| TBD/280mA (Typ.) ((ICC) | 3.3/5.0V (Jenis) (VCC) | - | ||||
| Tegangan untuk sinyal tampilan: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | Konektor | RGB paralel (1 ch, 6-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| HRS | DF9MA-31P-1V | 1 pcs | 1.0 mm | 31 pin | DRGB-31P1C6B-010K | |
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| CCFL | Jenis lampu tepi (atas dan bawah) | Tepat | 2 pcs | 50K ((Min.) | - | |
| CCFL Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 2.0/6.0/6.5mA (Min./Typ./Max.) | 500V (jenis) | 6.0W (jenis) | ||||
| Tegangan menyala | Frekuensi Lampu | |||||
| 950/1250V (Max.) ((Ta=+25/0°C) | 20/35/60KHz (Min./Typ./Max.) | |||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi CCFL | |||
| - | Konektor | Tidak. | ||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JST | BHR-03VS-1 | 2 pcs | 4.0 mm | 3 pin | BLL-3PINS-HNL | |

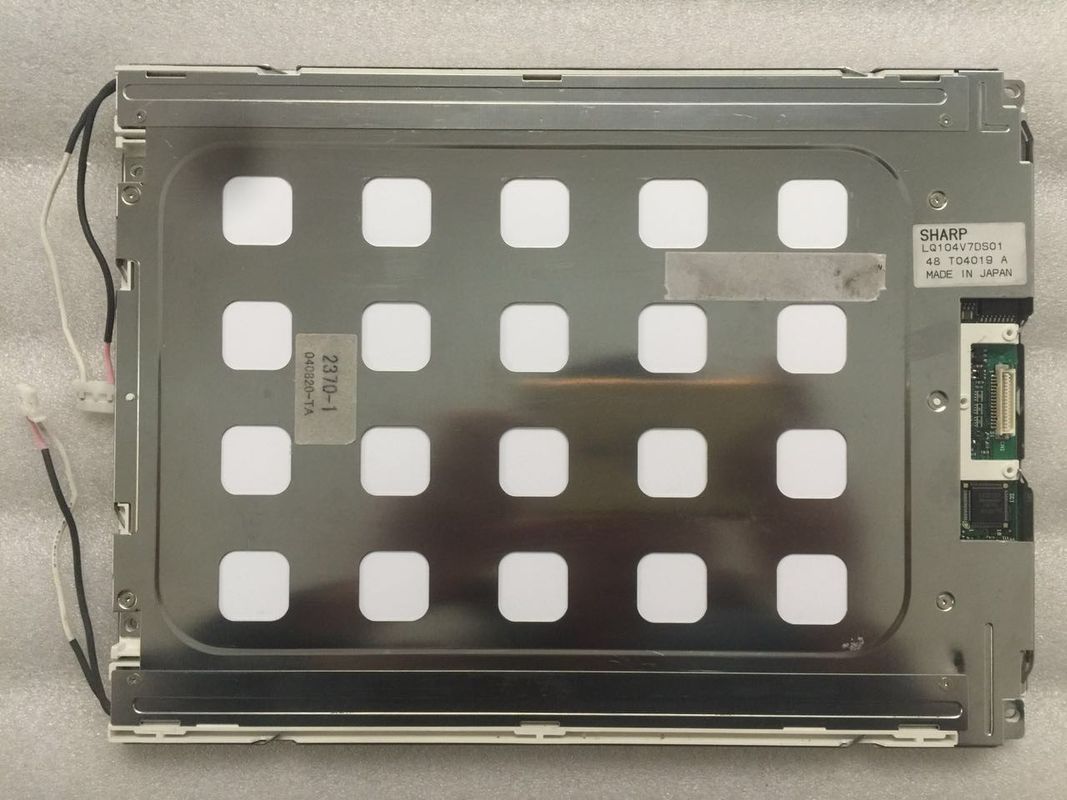

LQ104V7DS01 mendukung tampilan640 ((RGB) × 480(VGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 211.2 ((W) × 158.4 ((H) mm, ukuran garis besar 245 ((W) × 195 ((H) × 11.9 ((D) mm, ukuran area melihat 215,2 ((W) × 162,4 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating, Antireflection, berat bersih 700g (Typ. Sebagai TN, Biasanya Putih, Transfleksi LCM produk,LQ104V7DS01 dapat memberikan 250 cd/m2 tampilan kecerahan 2501:1 rasio kontras transmissive, 4.51:1 (Typ.) rasio kontras reflektif, 45/45/45/45 (Typ.) ((CR≥5) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 20/40 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 2 PC CCFL sebagai sistem backlight yang ditempatkan sebagai tipe lampu Edge (Top dan Bottom) dan memiliki waktu hidup kerja 50K jam,driver lampu latar eksternal diperlukan secara tambahan.
