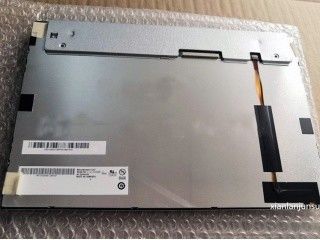

Detail produk:
|
| Model: | LQ121K1LW56 | Ukuran Diagonal: | 12,1 inci |
|---|---|---|---|
| Tipe Antarmuka: | LVDS (1 ch, 6/8-bit) 20 pin Konektor | Sumber cahaya: | WLED, 50K jam, Dengan Driver LED |
| Pencahayaan: | 320 cd/m² (Biasa) | Format Piksel: | 1280(RGB)×800 [WXGA] 124PPI |
| Sudut pandang: | 85/85/85/85 | Lingkungan: | Suhu operasi: -20 ~ 80 °C; Suhu penyimpanan: -30 ~ 80 °C |
| Menyoroti: | Layar LCD TFT LVDS,Layar LCD Kecerahan Tinggi WLED |
||
LQ121 Seri LQ121K1LW56 LQ121K1LG61 LQ121K1LG59
| Ukuran panel: | 12.1 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 1280 ((RGB) × 800, WXGA | Strip Vertikal RGB | 0.068×0.204 mm | 0.204 × 0,204 mm [124PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 261.12 × 163,2 mm | 264.3×167.2 mm | 278×184 mm | 10.2 (jenis) mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 16:10 (W: H) | Jenis lanskap | ||
| Penetapan: | Lubang pemasangan sisi (4-M2) di sisi kiri, bezel kanan | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 550g (maks.) | Antiglare, Hard coating (3H) | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 320 cd/m2 (Typ.) | Mode baru 2, biasanya Hitam, Transmissive | 12001:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 85/85/85/85 (jenis) | Simetri | 30 (Typ.) ((Tr+Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 7351K | 262K/16.7M (6-bit / 8-bit) | X:0.300; Y:0.320 | |
| 1931 Warna Gamlt: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 71% | 92% | 72% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Luminansi: | 1.43 (Max.) ((5 poin) | ||
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 0.42/1.5A (jenis./Max.) | 3.3V (jenis) | - | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | Konektor | LVDS (1 ch, 6/8-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| HRS | DF14H-20P-1.25H ((56) | 1 pcs | 1.25 mm | 20 pin | LVDS-20P1C8B-010G | |
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 50K ((Typ.) | - | |
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | Konektor | Dengan LED Driver | ||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JST | SM06B-SHLS-TF | 1 pcs | 1.0 mm | 6 pin | ||
| Pengemudi listrik: | Input saat ini | Input tegangan | Konsumsi | |||
| 315mA | 12.0V (jenis) | 3.78W | ||||
LQ121K1LW56 mendukung tampilan1280 ((RGB) × 800(WXGA) dengan rasio aspek 16:10 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 261.12 ((W) × 163.2 ((H) mm, ukuran garis besar 278 ((W) × 184 ((H) mm,ukuran area tampilan 264.3 ((W) × 167.2 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 550g (Max.).LQ121K1LW56 dapat memberikan 320 cd/m2 tampilan kecerahan 12001:1 rasio kontras transmissive, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 30 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 8-bit untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 71% (NTSC).Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe cahaya Edge dan memiliki waktu hidup kerja 50K jamLQ121K1LW56 menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyalnya, yang terhubung oleh konektor 20 pin dengan tegangan catu daya 3.3V (Typ.).
