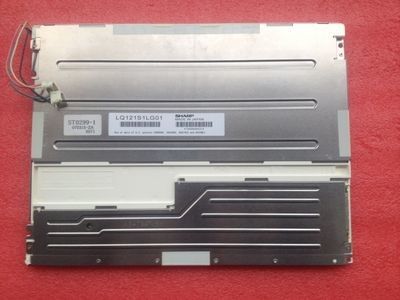

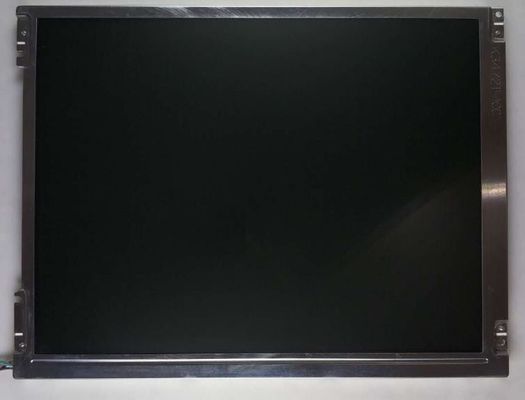

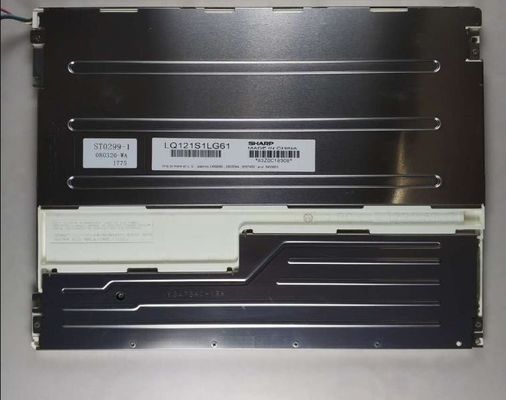

Detail produk:
|
Nama model: | LQ121S1LG61 | Ukuran layar: | 12.1 Inch |
---|---|---|---|
Sudut pandang: | 70/70/50/60 | Luminance: | 450 cd / m² (Biasa) |
Jenis sinyal: | LVDS (1 ch, 6-bit), Konektor 20 pin | Lampu latar: | 2 pcs CCFL, 50K jam, Tanpa Pengemudi |
Nomor Pixel: | 800 (RGB) × 600 (SVGA) 82PPI | Max. Maks. Ratings Peringkat: | Storage Temp .: -30 ~ 80 ° C Operating Temp .: -30 ~ 80 ° C |
Cahaya Tinggi: | Panel LCD TFT LVDS,Layar LCD TFT SVGA Sharp |
Seri LQ121 LQ121S1LG61 LQ121S1LG55 LQ121S1LG51 LQ121S1LG49
Ukuran layar : | 12.1 " | |||
---|---|---|---|---|
Fitur Pixel: | Nomor Piksel | Format Piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
800 (RGB) × 600, SVGA | Garis Vertikal RGB | 0,1025 × 0,3075 mm | 0,3075 × 0,3075 mm [82PPI] | |
Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan Bezel (H × V) | Dimensi Keseluruhan (H × V) | Kedalaman Keseluruhan |
246 × 184,5 mm | 249,0 × 187,5 mm | 276 × 209 mm | 11,0 (Maks.) Mm | |
Fitur Garis Besar: | Bentuk Bentuk | Rasio Aspek (H: V) | Orientasi | Gaya Bentuk |
Persegi Panjang Datar | 4: 3 | Tipe lansekap | ||
Spesifikasi Lainnya: | Massa | Penutup Panel | Pengobatan permukaan | |
800g (Maks.) | - | Antiglare, Lapisan keras (3H) | ||
Lubang & Braket: | Lubang pemasangan muka (2-Φ3.4, 2-R1.7) di bezel kiri, kanan |
Informasi dasar : | Pencahayaan | Mode kerja | Rasio Kontras |
---|---|---|---|
450 cd / m² (Biasa) | TN, Biasanya Putih, Transmisif | 600: 1 (Biasa) (Transmisif) | |
Pemandangan yang bagus di | Sudut Pandang | Waktu merespon | |
jam 6 | 70/70/50/60 (Biasa) (CR≥10) | 10/25 (Biasa) (Tr / Td) (md) | |
Warna Dispaly: | Temperatur warna: | Warna Dukungan | Koordinat Warna |
6485K | 262K (6-bit) | X: 0,313;Y: 0,329 | |
Gamlt Warna 1931: | Rasio NTSC | Cakupan sRGB | Cakupan Adobe RGB |
44% | 60% | 46% | |
Cakupan DCI-P3 | Rec. 2020 Cakupan | Catatan | |
45% | 33% | sRGB (Rec.709, BT.709), Rec. 2020 (BT.2020) | |
Keseragaman Putih: | 1,35 (Maks.) (5 poin) |
Fitur Lampu Belakang: | Tipe | Posisi | Hidup (Jam) | Jumlah | Bentuk | Penggantian |
---|---|---|---|---|---|---|
CCFL | Jenis lampu tepi (Sisi atas) | 50K (Min.) | 2 buah | Lurus | Tergantikan | |
CCFL Listrik: | Tegangan Input | Input Saat Ini | Konsumsi daya | |||
3.0 / 6.0 / 6.5mA (Min./Typ./Max.) | 7.0W (Biasa) | |||||
Frekuensi operasi | Tegangan Startup | |||||
40/60 / 70KHz (Min./Typ./Max.) | 1300V (Maks.) (Ta = -30 ℃) | |||||
Fitur Antarmuka: | Status Pengemudi CCFL | Tipe Fisik | Posisi Antarmuka | |||
Tidak | Penyambung | - | ||||
Detail Antarmuka | Nama merk | Nama model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
JST | BHR-02 (8.0) VS-1N | 2 buah | 2 pin | 8,0 mm | BLL-2PINS-HL |
Sinyal Listrik: | Tegangan Input | Input Saat Ini | Konsumsi daya | |||
---|---|---|---|---|---|---|
3,3 / 5.0V (Biasa) | 380 / 230mA (Tip.) (3,3 / 5.0V) | - | ||||
Fitur Antarmuka: | Jenis Sinyal | Tipe Fisik | Posisi Antarmuka | |||
LVDS (1 ch, 6-bit) | Penyambung | - | ||||
Detail Antarmuka: | Nama merk | Nama model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
JAE | FI-SE20ME | 1 buah | 20 pin | 1,25 mm | LVDS-20P1C6B-070D |
LQ121S1LG61 mendukung tampilan 800 (RGB) × 600(SVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya disusun dalam Garis Vertikal RGB.Adapun detail mekanis, fitur area aktif 246 (W) × 184.5 (H) mm, ukuran garis 276 (W) × 209 (H) × 11 (D) mm, ukuran area tampilan 249.0 (W) × 187.5 (H) mm, dengan treament permukaan Antiglare, Lapisan keras (3H), berat bersih 800g (Maks.).Sebagai produk TN, Normally White, Transmissive LCM, LQ121S1LG61 dapat memberikan kecerahan layar 450 cd / m² rasio kontras transimisif 600: 1, 70/70/50/60 (Typ.) (CR≥10) (L / R / U / D) sudut pandang, arah tampilan terbaik pada pukul 6, dan waktu respons 10/25 (Biasa) (Tr / Td) ms.Skala abu-abu atau kecerahan sub-piksel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menghadirkan palet 262 ribu warna, juga dengan kinerja gamut warna 45% (NTSC).Produk ini mengadopsi 2 buah CCFL sebagai systerm lampu latar yang ditempatkan sebagai tipe lampu Edge (Sisi atas) dan memiliki masa kerja 50K jam, driver lampu latar eksternal juga diperlukan.
