Detail produk:
|
| Model Panel: | LQ123B5RW01 | Kecerahan: | 690cd/m2 |
|---|---|---|---|
| Resolusi: | 1440 ((RGB) × 540, 125PPI | Ukuran Panel: | 12,3" |
| Tipe Panel: | a-Si TFT-LCD, LCM | Antarmuka Sinyal: | RSDS (1 Saluran), 64 pin Konektor |
| Jenis lampu: | 12S4P WLED, 10K jam, tanpa sopir | Lingkungan: | Operating Temp.: -30 ~ 85 °C ; Suhu Pengoperasian: -30 ~ 85 °C; Storage Temp.: -40 |
| Menyoroti: | Panel LCD TFT LVDS,Layar LCD TFT SVGA Sharp |
||
| Informasi Dasar: | Luminance | 690 cd/m2 (Typ.) | Rasio Kontras | 1700: 1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Pemandangan yang baik di | Simetri | Kecepatan Tanggapan | 15 (Typ.) ((Tr+Td); 80 (Typ.) ((G sampai G) (ms) | |
| Sudut pandang | 80/80/80/80 (tipe) | Mode Operasi | ASV, Biasanya Hitam, Transmissive | |
| Kinerja Warna: | Kromatisitas | Wx:0.303"Wy:0.333 | Warna Dukungan | 16.7M (8-bit) |
| Suhu Warna | 6992K | Keseragaman Putih | 1.18/1.33 (Jenis./Max.) | |
| 1931 Warna Gamlt: | Rasio NTSC | 72% | sRGB | Cakupan 99% |
| Adobe RGB | Cakupan 76% | DCI-P3 | Cakupan 75% | |
| Rek.2020 | Cakupan 54% | Pengamatan | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Fitur Pixel: | Jumlah piksel | 1440 ((RGB) × 540 | Pengaturan | Strip Vertikal RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H) | 00,0675 × 0,2025 mm | Pixel Pitch ((W×H) | 0.2025×0.2025 mm [125PPI] | |
| Ukuran fisik: | Menonton secara aktif | 291.6 ((W) × 109.35 ((H) mm | Secara keseluruhan Dim. | 311.4 ((W) × 130.2 ((H) mm |
| Pembukaan Bezel | 296.2 ((W) × 113.35 ((H) mm | Total Kedalaman | 13.9/19.7 (jenis/maks.) mm | |
| Fitur garis besar: | Bentuk Bentuk | persegi panjang datar | Orientasi | Jenis lanskap |
| Rasio aspek ((W:H) | 8:3 | Gaya Bentuk | ||
| Penetapan: | tiang pemasangan belakang (6-M3) | |||
| Rincian lainnya: | Massa | 720g (maks.) | Permukaan | - |
| Sinyal Listrik: | Input Current | 34/34/36mA (jenis) ((IDD/AIDDP/AIDDM) | Tegangan Masuk | 3.3/6.37/-6.37V (jenis) ((VDD/AVDDP/AVDDM) | ||
|---|---|---|---|---|---|---|
| Konsumsi | - | Antarmuka Sinyal | RSDS (1 Saluran) | |||
| Fitur antarmuka: | Posisi | - | Jenis Fisik | Konektor | ||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Jumlah Pin | Penugasan Pin |
| Kyocera Elco | 04-6288-064-000-846+ | 1 pcs | 0.5 mm | 64 pin | ||
| Fitur lampu: | Bentuk Lampu | 4 senar | Jenis lampu | WLED | Posisi | Jenis lampu tepi |
|---|---|---|---|---|---|---|
| Pertukaran | - | Jumlah | 12S4P | Kehidupan | 10K ((Min.) (Jam) | |
| Lampu listrik: | Input Current | 80/90mA (jenis/maks.) | Tegangan Masuk | 31.4/36.5/42.6V (Min./Jenis/Max.) | ||
| Konsumsi | 11.68W (Typ.) | |||||
| Fitur antarmuka: | Posisi | - | Jenis Fisik | FPC | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin Pitch | Jumlah Pin | Penugasan Pin |
| 1 pcs | 0.5 mm | 10 pin | ||||
| Pengemudi lampu latar: | Tidak. | |||||

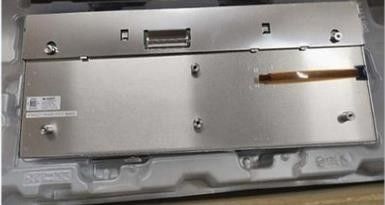

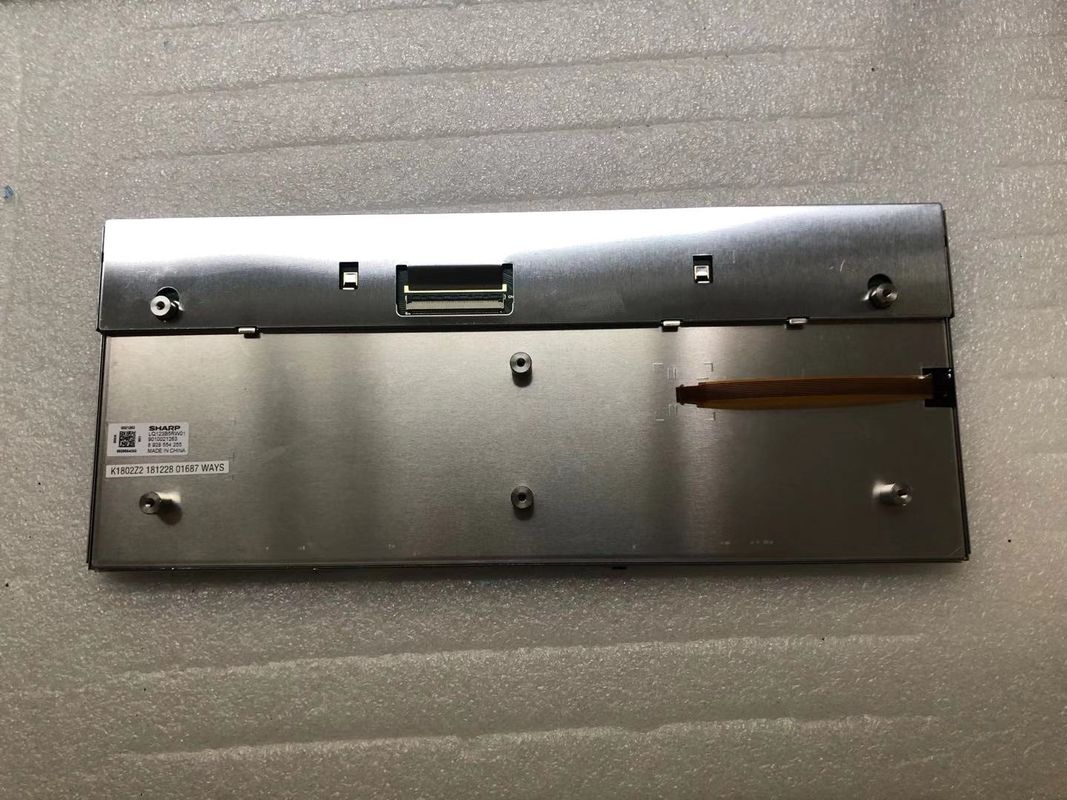

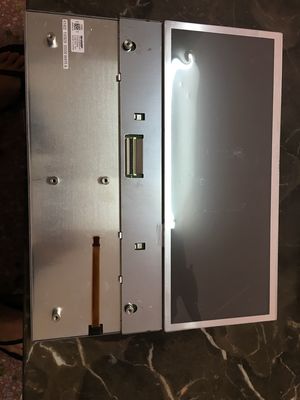

LQ123B5RW01 mendukung tampilan1440 ((RGB) × 540dengan rasio aspek 8: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 291.6 ((W) × 109.35 ((H) mm, ukuran garis besar 311.4 ((W) × 130.2 ((H) × 19.7 ((D) mm, ukuran area tampilan 296.2 ((W) × 113.35 ((H) mm, berat bersih 720g (Max.). Sebagai ASV, Biasanya Hitam, produk LCM Transmissive, LQ123B5RW01 dapat memberikan 690 cd/m2 tampilan kecerahan 1700:1 rasio kontras transmisif, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 15 (Typ.) ((Tr+Td); 80 (Typ.) ((G sampai G) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 8-bit untuk setiap titik, sehingga menyajikan palet 16,7M warna, juga dengan kinerja gamut warna 99% (sRGB).Produk ini mengadopsi 12S4P WLED sebagai systerm backlight yang ditempatkan sebagai tipe Edge light dan memiliki waktu hidup kerja 10K jam, driver lampu latar eksternal diperlukan secara tambahan.
