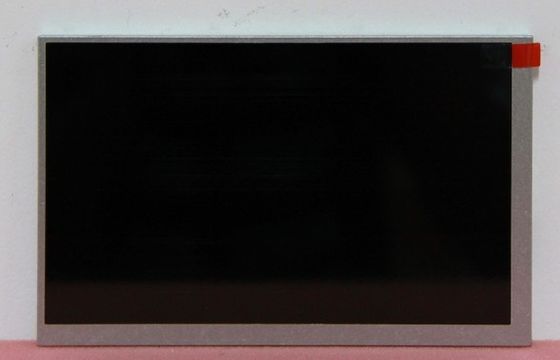

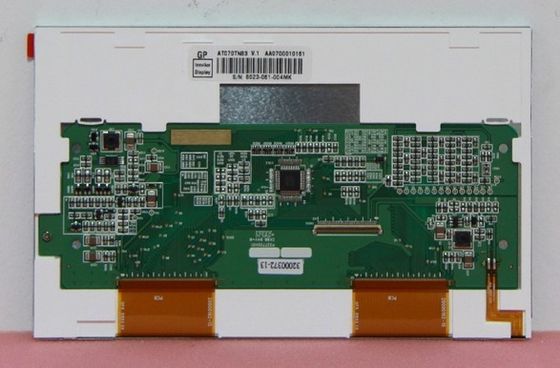

Detail produk:
|
| Nomor Model: | AT070TN84 TP | Merek: | Innolux |
|---|---|---|---|
| Ukuran: | 7.0 inci | Resolusi: | 800 ((RGB) × 480 (WVGA) 133PPI |
| Kecerahan: | 360 cd/m2 | PEMANTUAN: | 70/70/50/70 (Biasa.)(CR≥10) |
| Jenis lampu: | WLED | Kisaran suhu: | suhu penyimpanan: -20 ~ 70 °C suhu operasi: -10 ~ 60 °C |
| Menyoroti: | Layar LCD TFT CCFL,Layar LCD SVGA Sharp |
||
| Informasi Dasar: | Produsen | Model panel | Jenis panel | Alias |
|---|---|---|---|---|
| AT070TN84 TP | a-Si TFT-LCD, LCM | - | ||
| Lingkungan: | Negara RoHS | Operasi Temp. | Suhu penyimpanan. | Tingkat getaran |
| -10 ~ 60 °C | -20 ~ 70 °C |
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 360 (Typ.) | 70/70/50/70 (tipe) | 10/15 (Typ.) ((Tr/Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Jam 6 | TN, Biasanya Putih, Transmissive | 500: 1 (Typical) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6638K | 262K (6-bit) | X:0.310; Y:0.330 | |
| Variasi Putih: | 1.33/1.43 (Jenis./Max.) ((9 poin) | ||
| Ukuran panel: | 7.0" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 800 ((RGB) × 480 [WVGA] | Strip Vertikal RGB | 0.1905×0.1905 [133PPI] | 0.0635 x 0.1905 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 152.4 ((H) × 91.44 ((V) | 155.0 ((H) × 94.3 ((V) | 165 ((H) × 104 ((V) | 6.5±0,3 mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 15:9 (H:V) | ||
| Layar sentuh: | Jenis Kontroler & Sinyal | Titik Sentuh | Sistem operasi yang didukung | Teknologi TP |
| - | - | - | 4 kabel Resistive Touch | |
| Pemasangan: | Tanpa | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 160g (jenis) | - | Antiglare | ||
| Pemindaian terbalik: | Ya (U/D, L/R) |
|---|---|
| Frekuensi vertikal: | 60Hz |
| Konsumsi daya: | 3.325W (Typ.) |
| Pengontrol waktu (T-CON): | T-CON tertanam |
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 20K ((Min.) | - | |
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Dengan LED Driver | Termasuk dalam antarmuka sinyal | ||||
| Pengemudi listrik: | Pasokan Tegangan | Pasokan Saat Ini | Konsumsi Daya | |||
| 5.0V (jenis) | 500/550mA (Tipe./Max.) | 2.50W (Typ.) | ||||
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) ((VCC) | 250/300mA (Tipe./Max.) (ICC) | 825mW (Typ.) | ||||
| Tegangan untuk sinyal tampilan: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | TTL (1 ch, 6-bit) | Konektor | ||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| HRS | FH33-40S-0.5SH(10) | 0.5 mm | 40 pin | 1 pcs | DRGB-40P1C6B-260B | |
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 152.4 ((W) × 91.44 ((H) mm, ukuran garis besar 165 ((W) × 104 ((H) × 6.8 ((D) mm, ukuran area tampilan 155.0 ((W) × 94.3 ((H) mm, dengan perlakuan permukaan Antiglare, berat bersih 160g (tipe). Sebagai TN, Biasa Putih, produk LCM Transmissive, AT070TN84 TP dapat memberikan 360 cd/m2 tampilan kecerahan 500:1 rasio kontras transmisif, 70/70/50/70 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/15 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi WLED sebagai sistem lampu latar yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu kerja 20K jam, dengan Driver LED.AT070TN84 TP menggunakan TTL (1 ch, 6-bit) karena itu adalah sinyal input systerm, yang terhubung oleh 40 pin Konektor dengan tegangan catu daya 3.3V (Typ.) ((VCC)
