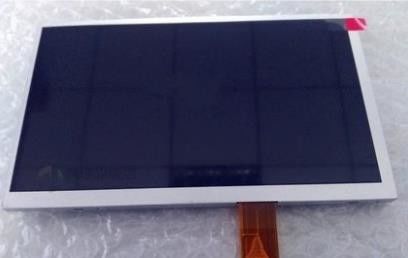

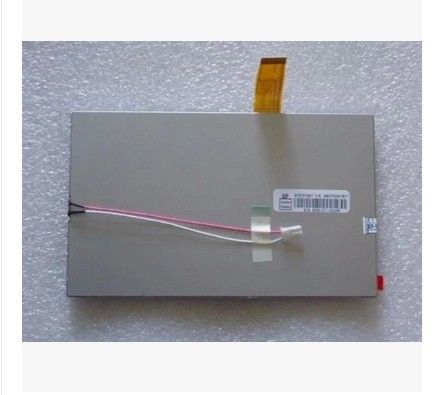

Detail produk:
|
| Nomor Model: | AT070TN07 VB | Merek: | Innolux |
|---|---|---|---|
| Ukuran: | 7.0 inci | Resolusi: | 480(RGB)×234, 76PPI |
| Kecerahan: | 350 cd/m2 | PEMANTUAN: | 60/60/40/60 (jenis) |
| Jenis lampu: | WLED | Kisaran suhu: | Suhu operasi: -30 ~ 85 °C; Suhu penyimpanan: -30 ~ 85 °C |
| Menyoroti: | Layar LCD TFT CCFL,Layar LCD SVGA Sharp |
||
| Informasi Dasar: | Merek | Model | Jenis | Model Alias |
|---|---|---|---|---|
| AT070TN07 V.B | a-Si TFT-LCD, LCM | AT070TN07 VB | ||
| Keandalan: | RoHS | Suhu operasi | Suhu penyimpanan | Resistensi Getaran |
| -30 ~ 85 °C | -30 ~ 85 °C |
| Ukuran panel: | 7.0 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 480 ((RGB) × 234 | Strip Vertikal RGB | 0.107×0.370 mm | 0.321×0.370 mm [76PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 1540,08 × 86,58 mm | 156.5×89.00 mm | 164.9×100 mm | 50,7 ± 0,3 mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 16:9 (W: H) | Jenis lanskap | ||
| Penetapan: | Tanpa | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 163g (Typ.) | Antiglare | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 350 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 3001:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 60/60/40/60 (jenis) | Jam 6 | 15/20 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6638K | Warna penuh | X:0.310; Y:0.330 | |
| Variasi Luminansi: | 1.33/1.43 (Jenis./Max.) ((9 poin) | ||
| Konsumsi daya: | 1.227W (Typ.) |
|---|---|
| Pemindaian terbalik: | Ya (U/D, L/R) |
| Pengontrol waktu (T-CON): | Butuh T-CON eksternal |
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| (NA/3.0)/17/0.2/0.8mA (Tipe) ((ICC/IDD/IGH/IGL) | (3.3/5.0)/5.0/15.0/-10.0V (Jenis) ((VCC/AVDD/VGH/VGL) | 111mW (Typ.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | FPC | TFT Spesifik Analog RGB | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| 1 pcs | 0.5 mm | 26 pin | ||||
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | Array | 3S6P | 20K ((Min.) | - | |
| WLED Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 120±12mA | 8.4/9.3/10.5V (Min./Typ./Max.) | 1.116W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | Konektor | Tidak. | ||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JST | BHSR-02VS-1 | 1 pcs | 3.5 mm | 2 pin | BLE-2PINS-AC | |
| Jenis Kotak | Pcs/Kotak | Kotak Qty | Paket LWH (mm) | G.W (kg) | Volume (m3) | Pengamatan |
| Kotak | 50 | 1 | 530×355×255 | 10.61 | 0.0480 | |
| Palet | 1500 | 30 | N/A | N/A | N/A |
Menurut data sheet dengan versi Final Ver01 yang dirilis pada tanggal 8 21 2009, AT070TN07 V.B mendukung tampilan 480 ((RGB) × 234 dengan rasio aspek 16:9 (W: H),yang pikselnya diatur dalam RGB Vertical StripUntuk detail mekanik, memiliki area aktif 154.08 ((W) × 86.58 ((H) mm, ukuran kontur 164.9 ((W) × 100 ((H) × 6 ((D) mm, ukuran area melihat 156.5 ((W) × 89.00 ((H) mm, dengan perawatan permukaan Antiglare,berat bersih 163 g (jenisSebagai produk TN, Normal White, Transmissive LCM, AT070TN07 V.B dapat memberikan kecerahan layar 350 cd/m2 300:1 rasio kontras transmissive, 60/60/40/60 (Typ.)Arah pandang terbaik pada jam 6 , dan waktu respons 15/20 (Typ.) ((Tr/Td) ms., sehingga menyajikan palet warna warna penuh.Produk ini mengadopsi 3S6P WLED sebagai backlight systerm yang ditempatkan sebagai tipe Edge light dan memiliki waktu kerja 20K jamAT070TN07 V.B menggunakan TFT Spesifik Analog RGB sebagai systerm input sinyal, yang terhubung oleh 26 pin FPC dengan tegangan catu daya (3,3/5.0)/5.0/15.0/-10.0V (Typ.) ((VCC/AVDD/VGH/VGL). Untuk rincian produk terbaru dari AT070TN07 V.B Kami sangat merekomendasikan agar Anda merujuk pada lembar data yang tercantum di Panelook.atau hubungi Innolux atau distributornya.. Semua rincian spesifikasi dimasukkan oleh insinyur Panelook sesuai dengan data sheet
