Detail produk:
|
| Model: | LQ150U1LH22 | Ukuran Diagonal: | 15" |
|---|---|---|---|
| Pencahayaan: | 150cd/m2 | Format Piksel: | 1600 ((RGB) × 1200 [UXGA] 133PPI |
| Sudut pandang: | 45/45/10/30 | Lingkungan: | Suhu operasi: 0 ~ 50 °C; Suhu penyimpanan: -25 ~ 60 °C |
| Tipe Antarmuka: | LVDS (2 ch, 6-bit), 30 pin Konektor | Sumber cahaya: | CCFL [1 pcs], 10K jam, Dengan Inverter |
| Menyoroti: | Layar LCD TFT CCFL,Layar LCD SVGA Sharp |
||

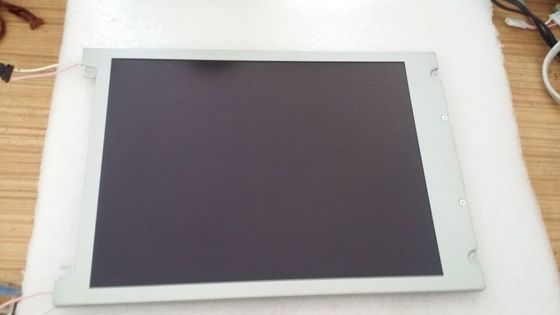

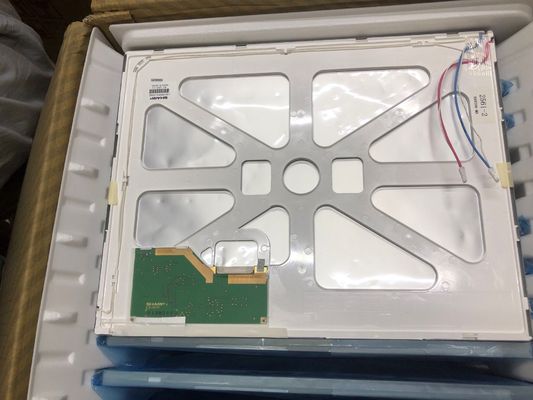

Seri LQ150 LQ150U1LW22N LQ150U1LH22
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 150 (Typ.) | 45/45/10/30 (Min.) | 15/30 (Jenis) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Jam 6 | TN, Biasanya Putih, Transmissive | 300: 1 (Typ.) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Variasi Putih: | 1.45 (Max.) ((5 poin) | ||
| Ukuran panel: | 15.0" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 1600 ((RGB) × 1200 [UXGA] | Strip Vertikal RGB | 0.1900 × 0,1900 [133PPI] | 0.0633x0.1900 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 304 ((H) × 228 ((V) | 307.5 ((H) × 231.5 ((V) | 317.3 ((H) × 242 ((V) | 7.0 (Max.) mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 43 (H:V) | Cangkang (PCBA Bent, T≥5,2mm) | |
| Pemasangan: | Lubang pemasangan sisi (8-M2) di sisi kiri, bezel kanan | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 690±10g | - | Antiglare (Haze 25%), Hard coating (2H), Antireflection | ||
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| CCFL | Jenis lampu tepi | 1 pcs | Tepat | 10K ((Min.) | - | |
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Dengan Inverter | Konektor | ||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| Molex | 52207-1690 | 1.0 mm | 16 pin | 1 pcs | ||
| Pengemudi listrik: | Pasokan Tegangan | Pasokan Saat Ini | Konsumsi Daya | |||
| 9.0/21.0V (Min./Max.) | - | - | ||||
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 660mA (Typ.) | - | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | LVDS (2 ch, 6-bit) | Konektor | ||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| JAE | FI-XB30S-HF10 | 1.0 mm | 30 pin | 1 pcs | LVDS-30P2C6B-020B | |
LQ150U1LH22 mendukung tampilan1600 ((RGB) × 1200(UXGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 304 ((W) × 228 ((H) mm, ukuran garis besar 317.3 ((W) × 242 ((H) × 7 ((D) mm,ukuran area melihat 307.5 ((W) × 231.5 ((H) mm, dengan perawatan permukaan Antiglare (Haze 25%), Hard coating (2H), Antireflection, berat bersih 690±10g, bentuk stype Wedge (PCBA Bent, T≥5.2mm).,Biasanya produk LCM Transmissive White, LQ150U1LH22 dapat memberikan kecerahan layar 150 cd/m2 300:1 rasio kontras transmissive, 45/45/10/30 (Min.)Arah pandang terbaik pada jam 6 Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menyajikan palet warna 262K.Produk ini mengadopsi 1 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 10K jam, dengan Inverter.
