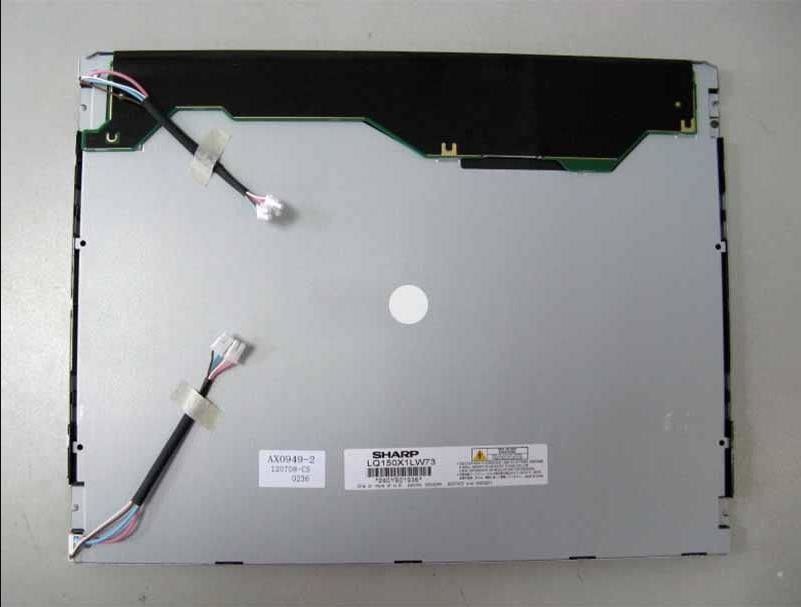

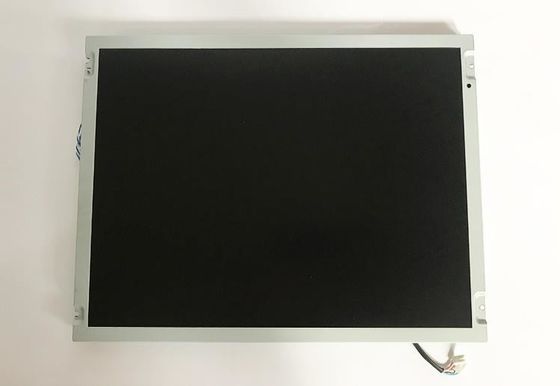

Detail produk:
|
Ukuran panel: | 15 " | Model Panel: | LQ150X1LW73 |
---|---|---|---|
Ukuran Garis Besar: | 331,6 (W) × 254,76 (H) × 13 (D) mm | Area tampilan: | 304,128 (W) × 228,096 (H) mm |
Resolusi: | 1024 (RGB) × 768, XGA, 85PPI | Sudut pandang: | 85/85/85/85 (Typ.) (CR≥10) |
Kecerahan: | 350 cd / m² (Biasa) | Antarmuka sinyal: | LVDS (1 ch, 8-bit), 20 pin Connector |
Jenis lampu: | 4 pcs CCFL, 50 ribu jam | Lingkungan Hidup: | Operating Temp.: 0 ~ 60 °C ; Suhu Operasi: 0 ~ 60 ° C; Storage Temp.: -25 ~ 65 °C |
Cahaya Tinggi: | Panel LCD Industri XGA,Layar LCD TFT SVGA Sharp |
Seri LQ150 LQ150X1LW73 LQ150X1LW72 LQ150X1LW71U LQ150X1LW71N
Rincian Dasar: | Pabrikan | TAJAM | Nama model | LQ150X1LW73 |
---|---|---|---|---|
Jenis Panel | a-Si TFT-LCD , LCM | Nama lain | - | |
Ukuran Panel: | 15,0 inci | Dirancang untuk | ||
Peringkat Maksimum: | Suhu OP | 0 ~ 60 °C | Suhu ST | -25 ~ 65 °C |
Tingkat getaran | 1.0G (9.8 m/s²) | RoHS |
Informasi dasar : | pencahayaan | 350 cd/m² (Ketik) | Rasio Kontras | 600 : 1 (Tip.) (Transmisif) |
---|---|---|---|---|
Pemandangan yang bagus di | Simetri | Kecepatan Respon | 35 (Ketik.)(Tr+Td) (md) | |
Sudut Pandang | 85/85/85/85 (Ketik)(CR≥10) | Modus operasi | ASV, Biasanya Hitam, Transmisif | |
Kinerja Warna: | Kromatisitas | Lx: 0,313;Wy: 0,329 | Warna Dukungan | 16,2M (6-bit + FRC) |
Temperatur warna | 6485K | Keseragaman Putih | 1,25 (Maks.)(5 poin) | |
1931 Warna Gamlt : | Rasio NTSC | 69% | sRGB | cakupan 90% |
Adobe RGB | 72% cakupan | DCI-P3 | 72% cakupan | |
Rek.2020 | cakupan 52% | Catatan | sRGB (Rek.709, BT.709), Rek.2020 (BT.2020) |
Fitur Piksel: | Jumlah Piksel | 1024(RGB)×768 [XGA] | Pengaturan | Garis Vertikal RGB |
---|---|---|---|---|
Titik Pitch (P × T) | 0,099 × 0,297 mm | Pitch Piksel (P × T) | 0,297×0,297 mm [85PPI] | |
Ukuran fisik : | Tampilan Aktif | 304.128(L)×228.096(H) mm | Secara keseluruhan redup. | 331.6(W)×254.76(H) mm |
Pembukaan Bezel | 307.2(W)×231.1(H) mm | Kedalaman keseluruhan | 12,5 ± 0,5 mm | |
Fitur Garis Besar: | Bentuk Bentuk | Persegi Panjang Datar | Orientasi | Jenis lanskap |
Rasio Aspek (W:H) | 4:3 | Gaya Bentuk | ||
Fiksasi: | Lubang pemasangan muka (2-Φ3.2, 2-R2) di kiri, bezel kanan | |||
Rincian lainnya: | Massa | 1.45Kg (Maks.) | Permukaan | Antiglare (Haze 42%), Lapisan keras (3H), Antirefleksi |
Tingkat Penyegaran: | 60Hz |
---|---|
Pemindaian Terbalik: | Tidak |
Sinyal Listrik: | Masukan Arus | 400/700mA (Ketik./Maks.) | Tegangan Masukan | 3.3V (Ketik.) | ||
---|---|---|---|---|---|---|
Konsumsi | - | Antarmuka Sinyal | LVDS (1 ch, 8-bit) | |||
Fitur Antarmuka: | Posisi | - | Tipe Fisik | Penyambung | ||
Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Jumlah Pin | Tugas Pin |
HRS | DF14H-20P-1.25H | 1 buah | 1,25 mm | 20 pin | LVDS-20P1C8B-020C |
Fitur Lampu: | Bentuk Lampu: | Lurus | Jenis lampu: | CCFL | Posisi | Jenis lampu tepi (Atas dan Bawah) |
---|---|---|---|---|---|---|
Bertukar | - | Jumlah | 4 buah | Kehidupan | 50K(Min.) (Jam) | |
Lampu Listrik: | Masukan Arus | 3.5/6.5/7.5mA (Min./Ketik/Maks.) | Tegangan Masukan | 615/700V (Ketik./Maks.) | ||
Frekuensi | 40/60/70KHz (Min./Ketik/Maks.) | Tegangan hidup | 1080/1480V (Maks.)(Ta=+25/0℃) | |||
Konsumsi | 16.0/18.2W (Ketik/Maks.) | |||||
Fitur Antarmuka: | Posisi | - | Tipe Fisik | Penyambung | ||
Detail Antarmuka: | Merek | Model | Jumlah | Pin Pitch | Jumlah Pin | Tugas Pin |
JST | BHSR-02VS-1(N) | 4 buah | 3,5 mm | 2 pin | BLL-2PINS-HL |
LQ150X1LW73 mendukung tampilan 1024 (RGB) × 768(XGA) dengan rasio aspek 4:3 (W:H), yang pikselnya disusun dalam RGB Vertical Stripe.Untuk detail mekanis, fitur area aktif 304.128(W)×228.096(H) mm, ukuran outline 331.6(W)×254.76(H)×13(D) mm, ukuran area tampilan 307.2(W)×231.1 (H) mm, dengan permukaan treament Antiglare (Haze 42%), Hard coating (3H), Antireflection, berat bersih 1,45Kgs (Max.).Sebagai produk LCM ASV, Biasanya Hitam, Transmissive, LQ150X1LW73 dapat memberikan kecerahan layar 350 cd/m², rasio kontras transimissive 600:1, 85/85/85/85 (Typ.)(CR≥10) (L/R/U/ D) sudut pandang, arah tampilan terbaik pada Symmetry , dan waktu respons 35 (Typ.)(Tr+Td) ms.Skala abu-abu atau kecerahan sub-piksel ditentukan dengan sinyal skala abu-abu 6-bit + FRC untuk setiap titik, sehingga menghadirkan palet 16,2 juta warna, juga dengan kinerja gamut warna 70% (NTSC).Produk ini mengadopsi 4 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai jenis Edge light (Atas dan Bawah) dan memiliki waktu kerja 50K jam.
