Detail produk:
|
| Ukuran Diagonal: | 15,6" | Model: | LQ156T3LW03 |
|---|---|---|---|
| Format Piksel: | 1366(RGB)×768 [WXGA] 100PPI | Pencahayaan: | 400 cd/m² (Biasa) |
| Sudut pandang: | 85/85/85/85 (Biasa.)(CR≥10) | Sumber cahaya: | WLED, 70K jam, dengan LED Driver |
| Tipe Antarmuka: | LVDS (1 Ch, 8-bit), Konektor 30 Pin | Lingkungan: | Suhu operasi: -20 ~ 70 °C; Suhu penyimpanan: -25 ~ 70 °C |
| Menyoroti: | Panel LCD Industri XGA,Layar LCD TFT SVGA Sharp |
||
LQ156 Seri LQ156T3LW03 LQ156T3LW02 LQ156M3LW01
| Informasi Dasar: | Merek | Model | Jenis | Model Alias |
|---|---|---|---|---|
| SHARP | LQ156T3LW03 | a-Si TFT-LCD, LCM | - | |
| Keandalan: | RoHS | Suhu operasi | Suhu penyimpanan | Resistensi Getaran |
| -20 ~ 70 °C | -25 ~ 70 °C | - |
| Ukuran panel: | 15.6 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 1366 ((RGB) × 768, WXGA | Strip Vertikal RGB | 0.084×0.252 mm | 0.252 × 0,252 mm [100PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 344.232×193.536 mm | - | 363.8×215.9 mm | 10.8 (jenis) mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 16:9 (W: H) | Jenis lanskap | ||
| Penetapan: | Lubang pemasangan sisi (4-M3) di sisi kiri, bezel kanan | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 950g (maks.) | Lapisan keras (2H) | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 400 cd/m2 (Typ.) | ASV, Biasanya Hitam, Transmissive | 10001:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 85/85/85/85 (jenis) | Simetri | 35 (jenis) ((Tr+Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6423K | 16.2M (6-bit + FRC) | X:0.313; Y:0.337 | |
| 1931 Warna Gamlt: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 77% | 96% | 75% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 80% | 58% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Luminansi: | 1.43 (Max.) ((5 poin) | ||
| Konsumsi daya: | 16.9W (Typ.) |
|---|---|
| Frame Rate: | 60Hz |
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 260/440mA (jenis/maks.) | 5.0V (jenis) | 1.3W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| Konektor | LVDS (1 ch, 8-bit) | |||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JAE | FI-XB30SSRLA-HF16 | 1 pcs | 1.0 mm | 30 pin | ||
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 70K ((Type.) | - | |
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| Konektor | Dengan LED Driver | |||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JST | SM06B-SHLS-TF | 1 pcs | 1.0 mm | 6 pin | ||
| Pengemudi listrik: | Input saat ini | Input tegangan | Konsumsi | |||
| 1.3/1.5A (jenis/maks.) | 12.0V (jenis) | 15.6W (Typ.) | ||||

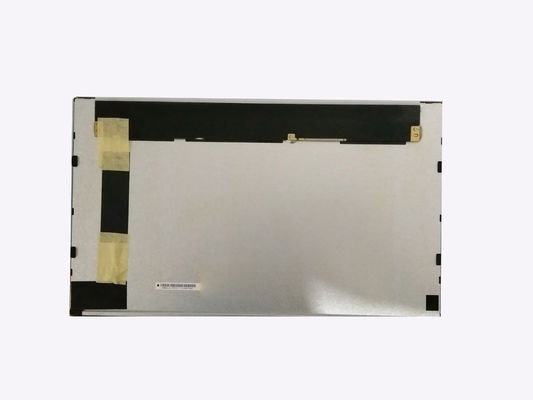

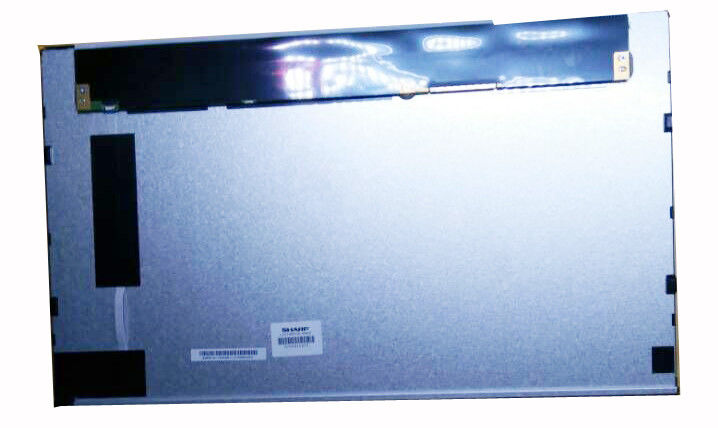

LQ156T3LW03 mendukung tampilan1366 ((RGB) × 768(WXGA) dengan rasio aspek 16:9 (W:H), yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 344.232 ((W) × 193.536 ((H) mm, ukuran garis besar 363.8 ((W) × 215.9 ((H) mm, dengan perawatan permukaan Hard coating (2H), berat bersih 950g (Max.). Sebagai ASV, Normal Hitam, produk LCM Transmissive, LQ156T3LW03 dapat memberikan 400 cd/m2 tampilan kecerahan 1000:1 rasio kontras transmisif, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 35 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit + FRC untuk setiap titik, sehingga menyajikan palet warna 16,2M, juga dengan kinerja gamut warna 76% (NTSC).
