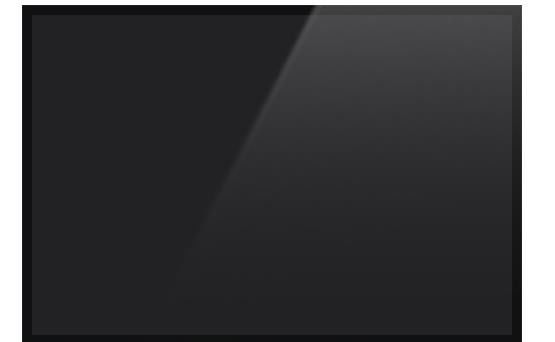

Detail produk:
|
| Nomor Model: | TM120GDSP01 | Merek: | TIANMA |
|---|---|---|---|
| Ukuran: | 12,0 inci | Resolusi: | 2160 ((RGB) × 1440 215PPI |
| Kecerahan: | 450 cd/m2 | Sudut pandang: | 80/80/80/80 (Biasa.)(CR≥10) |
| Kisaran suhu: | suhu penyimpanan: -30 ~ 80 °C suhu operasi: -20 ~ 70 °C | ||
| Menyoroti: | Panel LCD Industri XGA,Layar LCD TFT SVGA Sharp |
||
| Informasi dasar: | Merek panel | Model panel | TM120GDSP01 | |
|---|---|---|---|---|
| Ukuran Diagonal | 12.0" | Aplikasi | ||
| Jenis panel | a-Si TFT-LCD, LCM | Model Alias | - | |
| Keandalan: | Operasi Temp. | -20 ~ 70 °C | Suhu penyimpanan. | -30 ~ 80 °C |
| Fitur Pixel: | Format piksel | 2160 ((RGB) × 1440 | Titik Pitch | 0.0392 × 0,1176 mm (H × V) |
|---|---|---|---|---|
| Konfigurasi | Strip Vertikal RGB | Pixel Pitch | 0.1176×0.1176 mm (H×V) [215PPI] | |
| Ukuran Mekanis: | Area Tampilan | 254.016×169.344 mm (H×V) | Daerah Bezel | - |
| Outline Dim. | 262.416×179.544 mm (H×V) | kedalaman garis besar | 2.15/4.25 (jenis/maks.) mm | |
| Fitur garis besar: | Faktor Bentuk | persegi panjang datar | Orientasi | Jenis lanskap |
| Rasio aspek | 15:10 (H:V) | Gaya Bentuk | Ringan (PCBA Bent, T≤3.0mm) | |
| Lubang & Brackets: | Tanpa | |||
| Fitur Lainnya: | Berat badan | TBD | Permukaan | Lapisan keras |
| Informasi Dasar: | Cahaya | 450 cd/m2 (Typ.) | Rasio Kontras | 10001:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 80/80/80/80 (tipe) | Mode optik | SFT, Biasanya Hitam, Transmissive | |
| Arah Melihat | Simetri | Waktu Tanggapan | 25 (Typ.) ((Tr+Td) (ms) | |
| Kinerja Warna: | Kromatisitas | Wx:0.297"Wy:0.313 | Nomor Warna | 16.7M (8-bit) |
| Suhu Warna | 7678K | Keseragaman Putih | - | |
| 1931 Color Gamut: | Rasio NTSC | 85% | sRGB | Cakupan 99% |
| Adobe RGB | 85% cakupan | DCI-P3 | 88% cakupan | |
| Rek.2020 | Cakupan 64% | Pengamatan | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Frekuensi frame: | 60Hz |
|---|---|
| Pemindaian terbalik: | Tidak. |
| Konsumsi daya: | 4.25W (Typ.) |
| Fitur lampu latar belakang: | Bentuk Lampu | Array | Jenis lampu | WLED | Waktu Hidup | - |
|---|---|---|---|---|---|---|
| Penggantian | - | Jumlah | 9S6P | Posisi | Jenis lampu tepi | |
| Lampu listrik: | Input tegangan | 28.8V (jenis) | Input saat ini | 20mA (Typ.) | ||
| Konsumsi | 3.4W (Typ.) | |||||
| Fitur antarmuka: | Jenis | Termasuk dalam antarmuka sinyal | Posisi | - | Pengemudi lampu | Tidak. |
| Sistem sinyal: | eDP (4 jalur), eDP1.3 | Tegangan Logis | - | |||
|---|---|---|---|---|---|---|
| Sinyal Listrik: | Input tegangan | 3.3V (jenis) | Input saat ini | - | ||
| Konsumsi | 850mW (Typ.) | |||||
| Fitur antarmuka: | Jenis | Konektor | Posisi | |||
| Detail konektor: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| I-PEX | 20655-040E-01 | 0.3 mm | 40 pin | 1 pcs | ||
yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, ia memiliki area aktif 254.016 ((W) × 169.344 ((H) mm, ukuran garis besar 262.416 ((W) × 179.544 ((H) × 4.25 ((D) mm,dengan perawatan permukaan lapisan keras, berat bersih TBD, bentuk stype Slim (PCBA Bent, T≤3.0mm). Sebagai SFT, Normal Hitam, produk LCM Transmissive, TM120GDSP01 dapat memberikan 450 cd/m2 tampilan kecerahan 1000:1 rasio kontras transmisif, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 25 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 8-bit untuk setiap titik, sehingga menyajikan palet warna 16,7M, juga dengan kinerja gamut warna 85% (NTSC). Produk ini mengadopsi 9S6P WLED sebagai sistem backlight yang ditempatkan sebagai tipe lampu Edge,driver lampu latar eksternal diperlukan secara tambahan. TM120GDSP01 menggunakan eDP (4 Lanes) sebagai sistem input sinyal, yang terhubung oleh 40 pin Konektor dengan tegangan catu daya 3.3V (Typ.).
