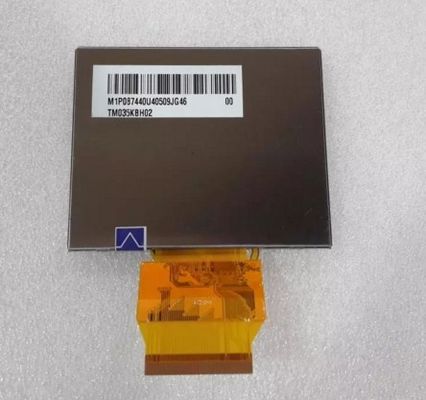

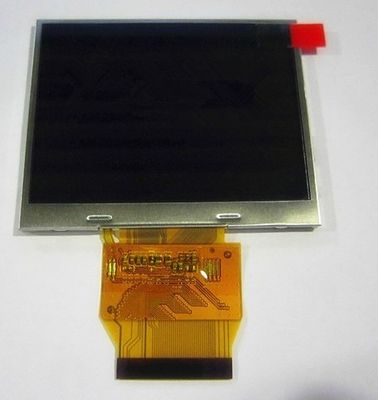

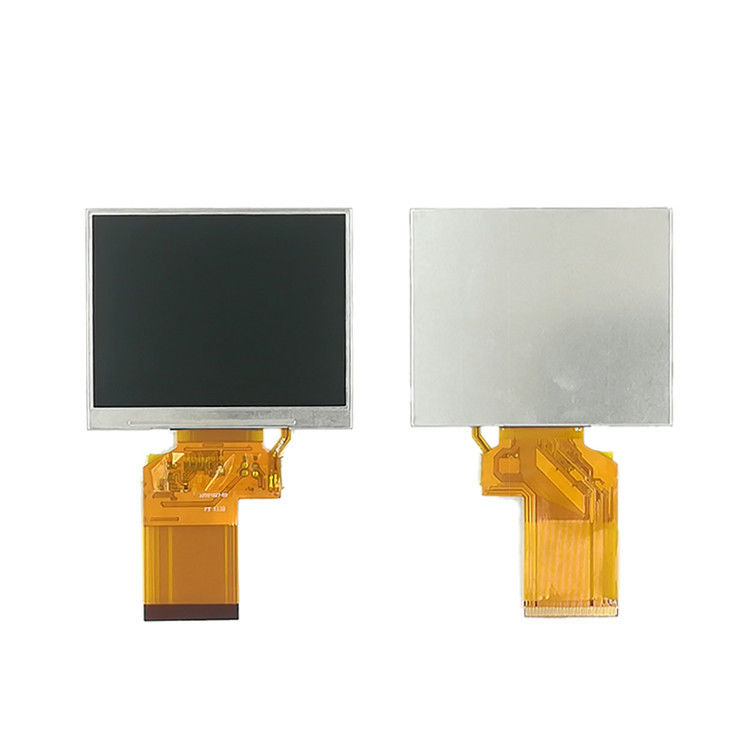

Detail produk:
|
| Nomor Model: | TM035KDH02 | Merek: | TIANMA |
|---|---|---|---|
| Ukuran: | 3,5 inci | Resolusi: | 320 ((RGB) × 240 [QVGA] 115PPI |
| Kecerahan: | 200 cd/m² (Biasa) | Sudut pandang: | 60/60/40/60 (Biasa.)(CR≥10) |
| Kisaran suhu: | Operating Temp.: -20 ~ 70 °C ; Suhu Pengoperasian: -20 ~ 70 °C; Storage Temp.: -30 | ||
| Menyoroti: | Panel LCD QVGA TIANMA,Panel LCD SVGA TIANMA |
||
| Rincian dasar: | Produsen | Nama Model | TM035KDH02 1 Kompatibel | |
|---|---|---|---|---|
| Jenis panel | a-Si TFT-LCD, LCM | Nama Lain | TS035KAAVD02-00 | |
| Ukuran panel | 3.5 inci | Dirancang Untuk |
|
|
| Rating maksimum: | Suhu OP | -20 ~ 70 °C | ST Suhu | -30 ~ 80 °C |
| Informasi Dasar: | Luminance | 200 cd/m2 (Typ.) | Rasio Kontras | 350: 1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Pemandangan yang baik di | Jam 12 | Kecepatan Tanggapan | 25 (Typ.) ((Tr+Td) (ms) | |
| Sudut pandang | 60/60/40/60 (jenis) | Mode Operasi | TN, Biasanya Putih, Transmissive | |
| Kinerja Warna: | Kromatisitas | Wx:0.310"Wy:0.333 | Warna Dukungan | 16.7M (6-bit + Dithering) |
| Suhu Warna | 6610K | Keseragaman Putih | 1.25/1.33 (Tipe./Max.) | |
| 1931 Color Gamut: | Rasio NTSC | 49% | sRGB | Cakupan 67% |
| Adobe RGB | 51% cakupan | DCI-P3 | 51% cakupan | |
| Rek.2020 | Cakupan 37% | Pengamatan | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Fitur Pixel: | Jumlah piksel | 320 ((RGB) × 240 [QVGA] | Pengaturan | Strip Vertikal RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H) | 0.073×0.219 mm | Pixel Pitch ((W×H) | 0.219×0.219 mm [115PPI] | |
| Ukuran fisik: | Menonton secara aktif | 70.08 ((W) × 52.56 ((H) mm | Secara keseluruhan Dim. | 76.9 ((W) × 63.9 ((H) mm |
| Pembukaan Bezel | 72.88 ((W) × 55.36 ((H) mm | Total Kedalaman | 20,8 ± 0,2 mm | |
| Fitur garis besar: | Bentuk Bentuk | persegi panjang datar | Orientasi | Jenis lanskap |
| Rasio aspek ((W:H) | 4:3 | Gaya Bentuk | ||
| Rincian lainnya: | Massa | 29.2g (jenis) | Permukaan | Antiglare, Hard coating (3H) |
| Pemindaian terbalik: | Tidak. |
|---|---|
| Pengontrol waktu (T-CON): | T-CON tertanam |
| Sinyal Listrik: | Input Current | - | Tegangan Masuk | 3.3V (jenis) | ||
|---|---|---|---|---|---|---|
| Konsumsi | 35/50mW (jenis./maks.) | Antarmuka Sinyal | Digital RGB (8/24-bit) + SPI, CCIR601/656 | |||
| Tegangan Logis untuk sinyal: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Fitur antarmuka: | Posisi | - | Jenis Fisik | FPC | ||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Jumlah Pin | Penugasan Pin |
| 1 pcs | 0.5 mm | 54 pin | ||||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 70,08 ((W) × 52,56 ((H) mm, ukuran kontur 76,9 ((W) × 63,9 ((H) × 3 ((D) mm, ukuran area tampilan 72,88 ((W) × 55.36 ((H) mm, dengan perlakuan permukaan Antiglare, Hard coating (3H), berat bersih 29,2g (Typ. Sebagai TN, Biasanya Putih, produk LCM Transmissive, TM035KDH02 dapat memberikan 200 cd/m2 tampilan kecerahan 350:1 rasio kontras transmisif, 60/60/40/60 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 12, dan waktu respons 25 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit + Dithering untuk setiap titik, sehingga menyajikan palet warna 16,7M, juga dengan kinerja gamut warna 50% (NTSC). Produk ini mengadopsi 6S1P WLED sebagai systerm backlight yang ditempatkan sebagai tipe cahaya Edge,driver lampu latar eksternal diperlukan secara tambahan. TM035KDH02 menggunakan Digital RGB (8/24-bit) + SPI, CCIR601/656 sebagai sistem input sinyal, yang terhubung oleh 54 pin FPC dengan tegangan catu daya 3.3V (Typ.).Untuk rincian produk terbaru TM035KDH02 Kami sangat merekomendasikan bahwa Anda harus merujuk pada data sheet yang tercantum pada Panelook.com atau hubungi TIANMA atau distributornya. Semua rincian spesifikasi dimasukkan oleh insinyur Panelook sesuai dengan data sheet, tetapi kami tidak dapat menjamin spesifikasi yang tercantum sepenuhnya benar.
