Detail produk:
|

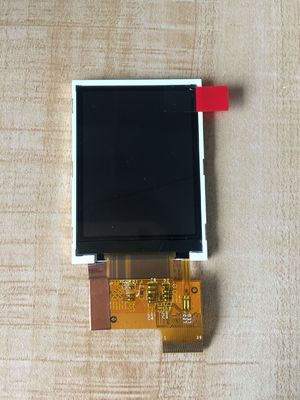

| Nomor Model: | TM022HDHT1-05 | Merek: | TIANMA |
|---|---|---|---|
| Ukuran: | 2,2 inci | Resolusi: | 240 ((RGB) × 320 (QVGA) 180PPI |
| Kecerahan: | 90 cd/m2 (Typ. | Sudut pandang: | 40/45/48/45 (jenis) |
| Kisaran suhu: | suhu penyimpanan: -30 ~ 80 °C suhu operasi: -20 ~ 70 °C | ||
| Menyoroti: | Panel LCD QVGA TIANMA,Panel LCD SVGA TIANMA |
||
| Rincian dasar: | Produsen | Nama Model | TM022HDHT1-05 2 Kompatibel | |
|---|---|---|---|---|
| Jenis panel | a-Si TFT-LCD, LCM | Nama Lain | - | |
| Ukuran panel | 2.2 inci | Dirancang Untuk |
|
|
| Rating maksimum: | Suhu OP | -20 ~ 70 °C | ST Suhu | -30 ~ 80 °C |
| Informasi Dasar: | Luminance | 90 cd/m2 (Typ.) | Rasio Kontras | 120: 1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Pemandangan yang baik di | Jam 12 | Kecepatan Tanggapan | 35 (jenis) ((Tr+Td) (ms) | |
| Sudut pandang | 40/45/48/45 (jenis) | Mode Operasi | ECB, Biasanya Putih, Transflektif | |
| Kinerja Warna: | Kromatisitas | Wx:0.310"Wy:0.300 | Warna Dukungan | 262K (6-bit) |
| Suhu Warna | 6989K | Keseragaman Putih | 1.25 (Jenis) | |
| Kinerja Display: | Visibilitas di Luar | Cahaya Matahari Bisa Dibaca | Transmisivitas | - |
| Teknologi 3D | - | Refleksi | 60,8% (Typ.) |
| Fitur Pixel: | Jumlah piksel | 240 ((RGB) × 320 [QVGA] | Pengaturan | Strip Vertikal RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H) | 0.047×0.141 mm | Pixel Pitch ((W×H) | 0.141×0.141 mm [180PPI] | |
| Ukuran fisik: | Menonton secara aktif | 33.84 ((W) × 45.12 ((H) mm | Secara keseluruhan Dim. | 40.6 ((W) × 56.6 ((H) mm |
| Pembukaan Bezel | 36.04 ((W) × 47.32 ((H) mm | Total Kedalaman | 2.7 (jenis) mm | |
| Fitur garis besar: | Bentuk Bentuk | persegi panjang datar | Orientasi | Jenis potret |
| Rasio aspek ((W:H) | 3:4 | Gaya Bentuk | ||
| Rincian lainnya: | Massa | 12.7g | Permukaan | Pelapis yang jelas dan keras (3H) |
| Tingkat refresh: | 60Hz |
|---|---|
| Pemindaian terbalik: | Tidak. |
| Driver IC: | ILI9340 terintegrasi |
| Pengontrol waktu (T-CON): | T-CON tertanam |
| Sinyal Listrik: | Input Current | 10mA (jenis) | Tegangan Masuk | 2.8V (jenis) (VDD) | ||
|---|---|---|---|---|---|---|
| Konsumsi | - | Antarmuka Sinyal | RGB paralel (1 ch, 6-bit) + SPI | |||
| Tegangan Logis untuk sinyal: | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||||
| Fitur antarmuka: | Posisi | - | Jenis Fisik | FPC | ||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Jumlah Pin | Penugasan Pin |
| 1 pcs | 0.3 mm | 39 pin | ||||
| Fitur lampu: | Bentuk Lampu | 1 string | Jenis lampu | WLED | Posisi | Jenis lampu tepi |
|---|---|---|---|---|---|---|
| Pertukaran | - | Jumlah | 4S1P | Kehidupan | 20K (Typ.) (Jam) | |
| Lampu listrik: | Input Current | 20mA (Typ.) | Tegangan Masuk | 12.8V (jenis) | ||
| Konsumsi | 256mW (Typ.) | |||||
| Fitur antarmuka: | Posisi | - | Jenis Fisik | Termasuk dalam antarmuka sinyal | ||
| Pengemudi lampu latar: | Tidak. | |||||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 33.84 ((W) × 45.12 ((H) mm, ukuran garis besar 40.6 ((W) × 56.6 ((H) mm, ukuran area tampilan 36.04 ((W) × 47.32 ((H) mm, dengan perawatan permukaan Clear, Hard coating (3H), berat bersih 12,7g. Sebagai produk LCM ECB, Biasanya Putih, Transflektif, TM022HDHT1-05 dapat memberikan 90 cd/m2 tampilan kecerahan 120:1 rasio kontras transmisif, 40/45/48/45 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 12, dan waktu respons 35 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menyajikan palet warna 262K, juga dengan kinerja gamut warna 30% (NTSC).Produk ini mengadopsi 4S1P WLED sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 20K jamTM022HDHT1-05 menggunakan RGB paralel (1 ch, 6-bit) + SPI sebagai sistem input sinyal,yang dihubungkan oleh 39 pin FPC dengan tegangan catu daya 2.8V (Typ.) ((VDD).
