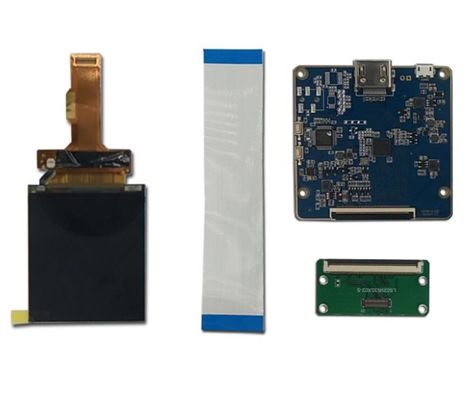

Detail produk:
|
| Merek: | Tajam | Ukuran: | 2,9 inci |
|---|---|---|---|
| Model: | LS029B3SX01 | Pencahayaan: | 300 cd/m² (Biasa) |
| Sudut pandang: | 80/80/80/80 (Min.)(CR≥10) Kiri / Kanan / Atas / Bawah | Format Piksel: | 1440(RGB)×1440 705PPI |
| Daerah Aktif: | 51.84 ((H) × 51.84 ((V) mm | Jenis lampu: | WLED |
| Antarmuka Sinyal: | MIPI | Lingkungan: | Suhu operasi: -20 ~ 60 °C; Suhu penyimpanan: -30 ~ 70 °C |
| Menyoroti: | Panel LCD Industri CCFL LVDS,Layar LCD TFT QVGA Sharp |
||
Seri LS029 LS029B3SX01 LS029B3SX05 LS029B3SX04 LS029B3SX02
| Informasi dasar: | Merek panel | SHARP | Model panel | LS029B3SX01 |
|---|---|---|---|---|
| Ukuran Diagonal | 2.9" | Aplikasi | ||
| Jenis panel | CG-Silicon, LCM | Model Alias | - | |
| Keandalan: | Operasi Temp. | -20 ~ 60 °C | Suhu penyimpanan. | -30 ~ 70 °C |
| Negara RoHS | Peringkat getaran | - |
| Informasi Dasar: | Cahaya | 300 cd/m2 (Typ.) | Rasio Kontras | 11001:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 80/80/80/80 (Min.) | Mode optik | Mode baru 2, biasanya Hitam, Transmissive | |
| Arah Melihat | Simetri | Waktu Tanggapan | 11 (Typ.) ((Tr+Td) (ms) | |
| Kinerja Warna: | Kromatisitas | Wx:0.290"Wy:0.315 | Nomor Warna | 16.7M (8-bit) |
| Suhu Warna | 8139K | Keseragaman Putih | 1.28 (Min.) | |
| 1931 Warna Gamlt: | Rasio NTSC | 74% | sRGB | 90% cakupan |
| Adobe RGB | Cakupan 75% | DCI-P3 | Cakupan 76% | |
| Rek.2020 | 56% cakupan | Pengamatan | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Fitur lampu latar belakang: | Bentuk Lampu | 2 senar | Jenis lampu | WLED | Waktu Hidup | - |
|---|---|---|---|---|---|---|
| Penggantian | - | Jumlah | 4S2P | Posisi | Jenis lampu tepi | |
| Lampu listrik: | Input tegangan | 11.6V (jenis) | Input saat ini | 11/20mA (jenis./maks.) | ||
| Konsumsi | 255.2mW (Typ.) | |||||
| Fitur antarmuka: | Jenis | Termasuk dalam antarmuka sinyal panel | Posisi | - | Pengemudi lampu | Tidak. |
| Fitur Pixel: | Format piksel | 1440 ((RGB) × 1440 | Titik Pitch | 0.012 × 0,036 mm (H × V) |
|---|---|---|---|---|
| Konfigurasi | Strip Vertikal RGB | Pixel Pitch | 0.036×0,036 mm (H×V) [705PPI] | |
| Ukuran Mekanis: | Area Tampilan | 51.84 × 51,84 mm (H × V) | Daerah Bezel | - |
| Outline Dim. | 54.24×59.02 mm (H×V) | kedalaman garis besar | 10,37 ± 0,14 mm | |
| Fitur garis besar: | Faktor Bentuk | persegi panjang datar | Orientasi | Jenis lanskap |
| Rasio aspek | 11 (H: V) | Gaya Bentuk | ||
| Fitur Lainnya: | Berat badan | 7.00g (jenis) | Permukaan | - |
| Pemindaian terbalik: | Tidak. |
|---|---|
| Rincian D-IC: | COG Terintegrasi NT35597 |
| Sistem sinyal: | MIPI (2 ch, 4 jalur data) | Tegangan Logis | - | |||
|---|---|---|---|---|---|---|
| Sinyal Listrik: | Input tegangan | 1.8/5.5/-5.5V (tipe) (VDDI/VSP/VSN) | Input saat ini | 48/14/-14mA (jenis) ((IDD/ISP/ISN) | ||
| Fitur antarmuka: | Jenis | Konektor | Posisi | - | ||
| Detail konektor: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| JAE | WP7B-S040VA1 | 0.4 mm | 40 pin | 1 pcs | ||
LS029B3SX01 mendukung tampilan1440 ((RGB) × 1440dengan rasio aspek 1:1 (W: H), yang pikselnya diatur dalam RGB Vertical Strip, menurut perhitungan Panelook kepadatan pikselnya adalah 705 PPI.Ini memiliki area aktif 51.84 ((W) × 51.84 ((H) mm, ukuran garis besar 54.24 ((W) × 59.02 ((H) × 1.51 ((D) mm, berat bersih 7.00g (Tipe). Sebagai produk LCM Mode Baru2, Biasanya Hitam, Transmissive,LS029B3SX01 bisa memberikan 300 cd/m2 tampilan kecerahan 11001:1 rasio kontras transmissive, 80/80/80/80 (Min.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 11 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 8-bit untuk setiap titik, sehingga menyajikan palet warna 16,7M, juga dengan kinerja gamut warna 75% (NTSC). Produk ini mengadopsi 4S2P WLED sebagai sistem backlight yang ditempatkan sebagai tipe cahaya Edge,driver lampu latar eksternal diperlukan secara tambahan. LS029B3SX01 menggunakan MIPI (2 ch, 4 jalur data) sebagai sistem input sinyal, yang terhubung oleh 40 pin Konektor dengan tegangan catu daya 1.8/5.5/-5.5V (Typ.)
