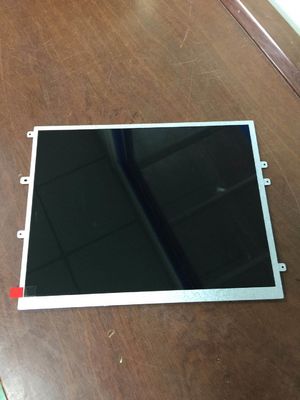

Detail produk:
|
| Nomor Model: | TM084SDHG01-00 | Merek: | TIANMA |
|---|---|---|---|
| Ukuran: | 8,4 inci | Resolusi: | 800(RGB)×600 (SVGA) 119PPI |
| Kecerahan: | 250 cd/m² (Biasa) | Jenis lampu: | WLED |
| SIGNAL LNTERFACE: | LVDS | Sudut pandang: | 70/70/60/70 (Biasa.)(CR≥10) |
| Kisaran suhu: | suhu penyimpanan: -30 ~ 80 °C suhu operasi: -20 ~ 70 °C | ||
| Menyoroti: | Panel LCD QVGA TIANMA,Panel LCD SVGA TIANMA |
||
| Informasi Dasar: | Nama merek | Nama Model | Jenis | Model Alias |
|---|---|---|---|---|
| TM084SDHG01-00 | a-Si TFT-LCD, LCM | - | ||
| Rating maksimum: | RoHS | Suhu operasi | Suhu penyimpanan | Tingkat getaran |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Ukuran layar: | 8.4" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 800 ((RGB) × 600, SVGA | Strip Vertikal RGB | 0.071×0.213 mm | 0.213×0.213 mm [119PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 170.4 × 127,8 mm | 173.8×131.2 mm | 203 × 142,5 mm | 5.7±0,5 mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 4:3 | Jenis lanskap | ||
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| TBD | - | Antiglare | ||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 250 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 5001:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Jam 6 | 70/70/60/70 (tipe) | 25 (Typ.) ((Tr+Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 6638K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.310; Y:0.330 | |
| White Uniformity: | 1.33 (Jenis) | ||
| Tingkat refresh: | 60Hz |
|---|---|
| Pemindaian terbalik: | Ya (U/D, L/R) |
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 50K ((Typ.) | 9S3P | Array | - | |
| Fitur antarmuka: | Negara pengemudi WLED | Jenis Fisik | Posisi antarmuka | |||
| Dengan LED Driver | Konektor | - | ||||
| Detail antarmuka | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| E&T | 3808K-F04N-02R | 1 pcs | 4 pin | 1.25 mm | ||
| Pengemudi WLED listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 12.0±0,5V | TBD | TBD | ||||
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | TBD | TBD | ||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| LVDS (1 ch, 6/8-bit) | Konektor | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| STARCONN | 107A20-0021RA-G3-R | 1 pcs | 20 pin | 1.0 mm | LVDS-20P1C8B-140A | |
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 170.4 ((W) × 127.8 ((H) mm, ukuran garis besar 203 ((W) × 142.5 ((H) × 6.2 ((D) mm, ukuran area tampilan 173.8 ((W) × 131.2(H) mm, dengan perlakuan permukaan Antiglare, berat bersih TBD. Sebagai TN, Biasanya Putih, produk LCM Transmissive, TM084SDHG01-00 dapat memberikan 250 cd/m2 tampilan kecerahan 500:1 rasio kontras transmisif, 70/70/60/70 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 25 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + Hi-FRC untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 50% (NTSC).Produk ini mengadopsi 9S3P WLED sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 50K jamTM084SDHG01-00 menggunakan LVDS (1 ch, 6/8-bit) sebagai systerm input sinyal, yang terhubung oleh 20 pin Konektor dengan tegangan catu daya 3.3V (Typ.)
