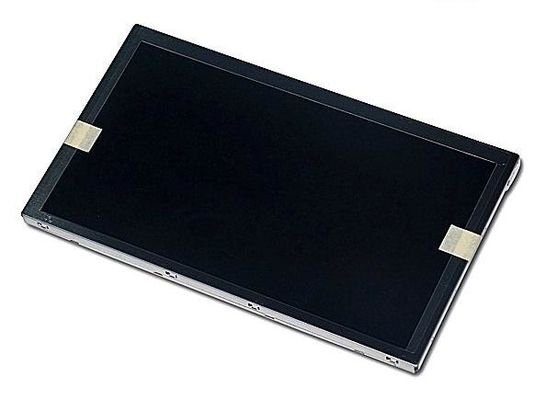

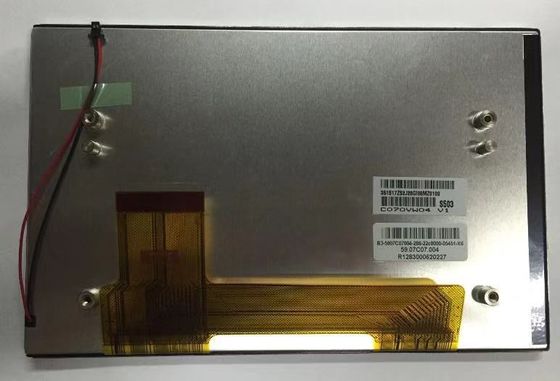

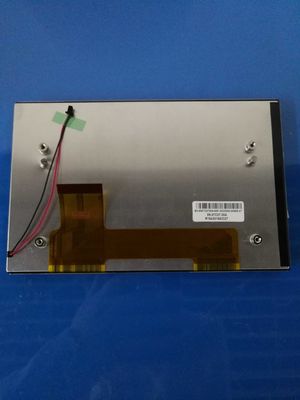

Detail produk:
|
| Nomor Model: | C070VW04 V1 | Merek: | AUO |
|---|---|---|---|
| Ukuran: | 7 inci | Resolusi: | 800×480 RGB |
| Kecerahan: | 450 cd/m2 | Kisaran suhu: | Suhu penyimpanan: -40 ~ 95 °C Suhu operasi: -30 ~ 85 °C |
| Sudut pandang: | 80/80/80/80 (Biasa.)(CR≥10) | ||
| Menyoroti: | Layar LCD Industri LVDS,LCD AUO TFT Transmisif |
||
| Informasi Dasar: | Merek | Model | Jenis | Model Alias |
|---|---|---|---|---|
| C070VW04 V1 | a-Si TFT-LCD, LCM | C070VW04 V.1 | ||
| Keandalan: | RoHS | Suhu operasi | Suhu penyimpanan | Resistensi Getaran |
| -30 ~ 85 °C | -40 ~ 95 °C | 2.9G (28,4 m/s2) |
| Ukuran panel: | 7.0 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 800 ((RGB) × 480, WVGA | Strip Vertikal RGB | 0.0635×0.1905 mm | 0.1905 × 0,1905 mm [133PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 152.4 × 91,44 mm | 154.2 × 93,24 mm | 164.55×105.01 mm | 5.6/12.05 (jenis/maks.) mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 15:9 (W: H) | Jenis lanskap | ||
| Penetapan: | Lubang pemasangan belakang (4-M2.6) | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 145g (jenis) | Antiglare | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 450 cd/m2 (Typ.) | AMVA, Biasanya Hitam, Transmissive | 15001:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 80/80/80/80 (tipe) | Simetri | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6261K | 262K (6-bit) | X:0.318; Y:0.323 | |
| Variasi Luminansi: | 1.25 (Max.) | ||
| Konsumsi daya: | 4.75W (Typ.) |
|---|---|
| Frame Rate: | 60Hz |
| Pemindaian terbalik: | Tidak. |
| Pengontrol waktu (T-CON): | T-CON tertanam |
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 6.7/26.0/0.15/0.2mA (jenis) ((IDD/IAIDD/IGH/IGL) | 3.2/12.5/15.0/-9.0V (jenis) ((VDD/AVDD/VGH/VGL) | - | ||||
| Tegangan untuk sinyal tampilan: | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | FPC | RGB paralel (1 ch, 6-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| 1 pcs | 0.5 mm | 50 pin | ||||
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | Array | 4S3P | 10K ((Min.) | - | |
| WLED Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 80/90mA (jenis/maks.) | 14/16V (jenis./maks.) | |||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | Konektor | Tidak. | ||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JST | SHR-02V-BK-B | 1 pcs | 1.0 mm | 2 pin | BLE-2PINS-AC | |
| Paket: | Jumlah | Berat badan | Ukuran Kotak |
|---|---|---|---|
| 40 pcs / kotak | 15 kg | 520×340×250 mm (L×W×H) |
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 152.4 ((W) × 91.44 ((H) mm, ukuran garis besar 164.55 ((W) × 105.01 ((H) × 12.05 ((D) mm, ukuran area penayangan 154.2 ((W) × 93.24 ((H) mm, dengan perlakuan permukaan Antiglare, berat bersih 145g (tipe). Sebagai AMVA, Normal Hitam, produk LCM Transmissive, C070VW04 V1 dapat memberikan 450 cd/m2 tampilan kecerahan 1500:1 rasio kontras transmisif, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 10/25 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titikProduk ini mengadopsi 4S3P WLED sebagai sistem backlight yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 10K jam,driver lampu latar eksternal diperlukan secara tambahan. C070VW04 V1 menggunakan Parallel RGB (1 ch, 6-bit) sebagai sistem input sinyal, yang terhubung oleh 50 pin FPC dengan tegangan catu daya 3.2/12.5/15.0/-9.0V (Typ.)
