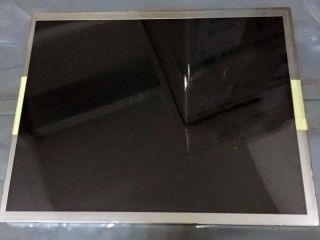

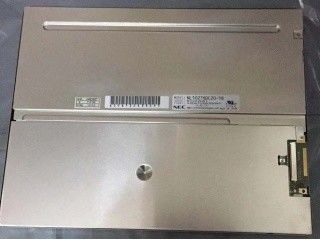

Detail produk:
|
| Resolusi: | 1024(RGB)×768 (XGA) 123PPI | Tipe Panel: | KPK, a-Si TFT-LCD |
|---|---|---|---|
| Format Piksel: | Garis Vertikal RGB | Kecerahan: | 400 cd/m² (Biasa) |
| Sudut pandang: | 80/80/80/80 (Biasa.)(CR≥10) | Max. Ratings: | Storage Temp.: -30 ~ 80 °C Operating Temp.: -30 ~ 80 °C ; Vibration Level: 2.0G (19.6 m/s² |
| Ukuran Diagonal: | 10,4" | Pembukaan Bezel: | 215,4(W)×161,8(H) mm |
| Menyoroti: | LVDS TFT LCD Display,Transmissive NEC TFT Display |
||

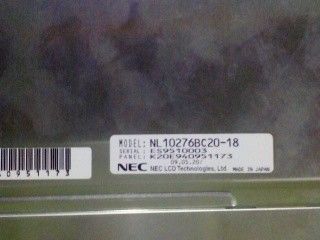

| Informasi dasar: | Merek panel | Model panel | NL10276BC20-18 | |
|---|---|---|---|---|
| Ukuran Diagonal | 10.4" | Aplikasi | ||
| Jenis panel | a-Si TFT-LCD, LCM | Model Alias | - | |
| Keandalan: | Operasi Temp. | -30 ~ 80 °C | Suhu penyimpanan. | -30 ~ 80 °C |
| Negara RoHS | Peringkat getaran | 2.0G (19.6 m/s2) |
| Fitur Pixel: | Format piksel | 1024 ((RGB) × 768 [XGA] | Titik Pitch | 0.0685 × 0,2055 mm (H × V) |
|---|---|---|---|---|
| Konfigurasi | Strip Vertikal RGB | Pixel Pitch | 0.2055 × 0,2055 mm (H × V) [123PPI] | |
| Ukuran Mekanis: | Area Tampilan | 210.4 × 157,8 mm (H × V) | Daerah Bezel | 215.4 × 161,8 mm (H × V) |
| Outline Dim. | 228 × 178,5 mm (H × V) | kedalaman garis besar | 8.7±0,5 mm | |
| Fitur garis besar: | Faktor Bentuk | persegi panjang datar | Orientasi | Jenis lanskap |
| Rasio aspek | 43 (H:V) | Gaya Bentuk | ||
| Lubang & Brackets: | Lubang pemasangan sisi (4-M2) di sisi kiri, bezel kanan | |||
| Fitur Lainnya: | Berat badan | 380/400g (jenis/maks.) | Permukaan | Pelapis yang jelas dan keras (3H) |
| Informasi Dasar: | Cahaya | 400 cd/m2 (Typ.) | Rasio Kontras | 9001:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 80/80/80/80 (tipe) | Mode optik | TN, Biasanya Putih, Transmissive | |
| Arah Melihat | Jam 6 | Waktu Tanggapan | 3/15 (Typ.) ((Tr/Td) (ms) | |
| Kinerja Warna: | Kromatisitas | Wx:0.313"Wy:0.329 | Nomor Warna | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| Suhu Warna | 6485K | Keseragaman Putih | 1.25/1.40 (Tipe./Max.) ((5 poin) | |
| 1931 Color Gamut: | Rasio NTSC | 38% | sRGB | Cakupan 54% |
| Adobe RGB | Cakupan 40% | DCI-P3 | Cakupan 40% | |
| Rek.2020 | Cakupan 29% | Pengamatan | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Frekuensi frame: | 60Hz |
|---|---|
| Pemindaian terbalik: | Ya (180°) |
| Konsumsi daya: | 4.8W (Typ.) |
| Fitur lampu latar belakang: | Bentuk Lampu | 2 senar | Jenis lampu | WLED | Waktu Hidup | 70K (Typ.) (Jam) |
|---|---|---|---|---|---|---|
| Penggantian | Dapat diganti (104LHS55) | Jumlah | 2 senar | Posisi | Jenis lampu tepi (sisi atas) | |
| Lampu listrik: | Input tegangan | 24.3/27.8/31.4V (Min./Jenis/Max.) | Input saat ini | 60/66mA (jenis./maks.) | ||
| Fitur antarmuka: | Jenis | Konektor | Posisi | - | Pengemudi lampu | Opsional |
| Detail antarmuka: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| JST | SM08B-SRSS-TB | 1.0 mm | 8 pin | 1 pcs | BLE-8PINS-ACACNNN | |
| Sistem sinyal: | LVDS (1 ch, 6/8-bit) | Tegangan Logis | - | |||
|---|---|---|---|---|---|---|
| Sinyal Listrik: | Input tegangan | 3.3V (jenis) | Input saat ini | 450/780mA (jenis/maks.) | ||
| Fitur antarmuka: | Jenis | Konektor | Posisi | - | ||
| Detail konektor: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
| JAE | FI-SE20P-HFE | 1.25 mm | 20 pin | 1 pcs | LVDS-20P1C8B-170A | |
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 210.4 ((W) × 157.8 ((H) mm, ukuran kontur 228 ((W) × 178.5 ((H) × 9.2 ((D) mm, ukuran area tampilan 215.4 ((W) × 161.8 ((H) mm, dengan perawatan permukaan Clear, Hard coating (3H), berat bersih 380/400g (Type./Max.).NL10276BC20-18 dapat memberikan 400 cd/m2 tampilan kecerahan 9001:1 rasio kontras transmissive, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada pukul 6, dan waktu respons 3/15 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + Hi-FRC untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 40% (NTSC).Produk ini mengadopsi 2 string WLED sebagai backlight systerm yang ditempatkan sebagai tipe Edge light (sisi atas) dan memiliki waktu hidup kerja 70K jam, NL10276BC20-18 menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyal, yang terhubung oleh 20 pin Konektor dengan tegangan catu daya 3.3V (Typ.)
