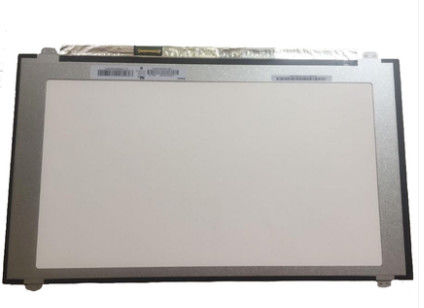

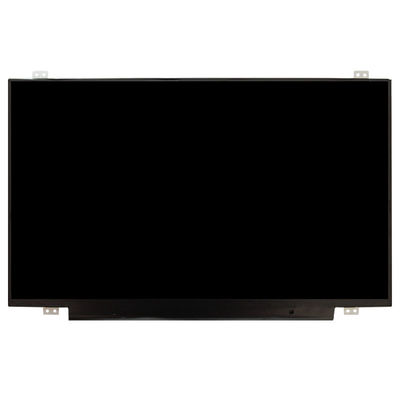

Detail produk:
|
| Nomor Model: | B156HAN04.2 | Merek: | AUO |
|---|---|---|---|
| Ukuran: | 15,6 inci | Resolusi: | 1920×1080RGB |
| Kecerahan: | 300 cd/m2 | Jenis lampu: | WLED |
| Antarmuka Sinyal: | EDP | Kisaran suhu: | Suhu Penyimpanan: -20 ~ 60 °C Suhu Pengoperasian: 0 ~ 50 °C |
| Menyoroti: | Layar LCD Industri LVDS,Panel LCD TFT 6 Bit |
||
| Informasi Dasar: | Produsen | Model panel | Jenis panel | Alias |
|---|---|---|---|---|
| B156HAN04.2 | a-Si TFT-LCD, LCM | AUO42ED | ||
| Lingkungan: | Negara RoHS | Operasi Temp. | Suhu penyimpanan. | Tingkat getaran |
| 0 ~ 50 °C | -20 ~ 60 °C | - |
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 300 (Typ.) | 85/85/85/85 (jenis) | 25 (jenis) ((Tr+Tf) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Simetri | AHVA, Biasanya Hitam, Transmissive | 800: 1 (Typ.) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Warna Gamlt: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 74% | 95% | 74% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 76% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Putih: | 1.25/1.60 (Max.) | ||
| Ukuran panel: | 15.6" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 1920 ((RGB) × 1080 [FHD] | Strip Vertikal RGB | 0.17925×0.17925 [141PPI] | 0.05975 x 0.17925 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 344.16 ((H) × 193.59 ((V) | - | 359.5 ((H) × 223.8 ((V) | 3.05/3.2 (Typ./Max.) mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 16:9 (H:V) | Ringan (PCBA datar, T≤3,2mm) | |
| Pemasangan: | Lubang pemasangan wajah (8 pcs) pada slug atas, bawah | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 350 g (maks.) | - | Antiglare | ||
| Pemindaian terbalik: | Tidak. |
|---|---|
| Frekuensi vertikal: | 120Hz |
| Konsumsi daya: | 7.4W (Typ.) |
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 15K ((Min.) | - | |
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Dengan LED Driver | Termasuk dalam antarmuka sinyal panel | ||||
| Pengemudi listrik: | Pasokan Tegangan | Pasokan Saat Ini | Konsumsi Daya | |||
| 5.0/12.0/21.0V (Min./Tipe./Max.) | - | 4.7W (Max.) | ||||
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 900mA (Max.) | 2.7W (Typ.) | ||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| eDP (2 jalur) | Konektor | |||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| I-PEX | 20455-030E-76B | 0.5 mm | 30 pin | 1 pcs | EDP-30P2L-021ZZ | |
yang pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, ia memiliki area aktif 344.16 ((W) × 193.59 ((H) mm, ukuran garis besar 359.5 ((W) × 223.8 ((H) × 3.2 ((D) mm,dengan perawatan permukaan Antiglare, berat bersih 350g (Max.), bentuk stype of Slim (PCBA Flat, T≤3.2mm). sebagai AHVA, biasanya Hitam, produk LCM Transmissive, B156HAN04.2 dapat memberikan 300 cd/m2 tampilan kecerahan 800:1 rasio kontras transmisif, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 25 (Typ.) ((Tr+Tf) msSkala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 8-bit untuk setiap titik, sehingga menyajikan palet warna 16,7M, juga dengan kinerja gamut warna 72% (NTSC).Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 15K jamB156HAN04.2 menggunakan eDP (2 Lanes) sebagai sistem input sinyal, yang terhubung oleh 30 pin Konektor dengan tegangan catu daya 3.3V (Typ.).
