Detail produk:
|
| Ukuran: | 10.4 | Resolusi: | 800 ((RGB) × 600, SVGA, 96PPI |
|---|---|---|---|
| Kecerahan: | 350 cd/m² (Biasa) | Sudut pandang: | 75/75/50/60 (Biasa)(CR≥10) |
| Warna Tampilan: | 262K/16.2M 50% NTSC | Lingkungan: | Operating Temp.: -10 ~ 60 °C ; Suhu Pengoperasian: -10 ~ 60 °C; Storage Temp.: -20 |
| Menyoroti: | Layar LCD Industri LVDS,Panel LCD TFT 6 Bit |
||

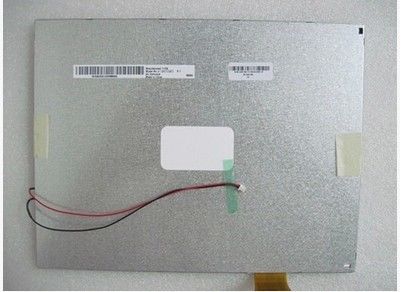

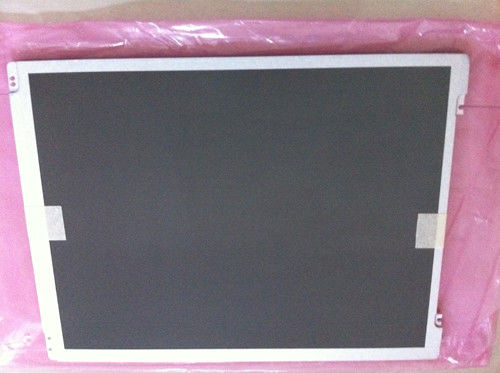

| Informasi Dasar: | Merek | Model | A104SN03 V1 | |
|---|---|---|---|---|
| Jenis | LCM a-Si TFT LCD | Digunakan untuk |
|
|
| Ukuran layar | 10.4" | Alias | A104SN03 V.1 | |
| Lingkungan: | Suhu penyimpanan. | -20 ~ 70 °C | Operasi Temp. | -10 ~ 60 °C |
| Fitur Pixel: | Resolusi | 800 ((RGB) × 600, SVGA | Titik Pitch ((mm) | 0.088 × 0,264 (H × V) |
|---|---|---|---|---|
| Format piksel | Strip Vertikal RGB | Pixel Pitch ((mm) | 0.264×0.264 (H×V) [96PPI] | |
| Ukuran Mekanis: | Area Aktif ((mm) | 211.2 ((H) × 158.4 ((V) | Luas Bezel ((mm) | 213.2 ((H) × 160.4 ((V) |
| Outline Dim. ((mm) | 228.4 ((H) × 175.4 ((V) | kedalaman ((mm) | 6.2±0.3 | |
| Fitur garis besar: | Gaya Bentuk | persegi panjang datar | Bentuk garis besar | |
| Rasio aspek | 43 (H:V) | Orientasi | Jenis lanskap | |
| Pemasangan: | Tanpa | |||
| Spesifikasi lainnya: | Berat badan | 400 ± 20 g | Pengobatan | Antiglare, Hard coating (3H) |
| Informasi Dasar: | Luminansi ((cd/m2) | 350 (Typ.) | Rasio Kontras | 5001:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 75/75/50/60 (tipe) | Mode Tampilan | TN, Biasanya Putih, Transmissive | |
| Pemandangan terbaik pada | Jam 6 | Tanggapan (s) | 30 (jenis) ((Tr+Td) | |
| Kinerja Warna: | Koordinat Putih | X:0.330; Y:0.350 | Tampilkan Warna | 262K/16.7M (6-bit / 6-bit + Dithering) |
| Suhu Warna | 5598K | Keseragaman Putih | 1.25/1.33 (jenis/maks.) | |
| 1931 Color Gamut: | Rasio NTSC | 52% | sRGB | 68% cakupan |
| Adobe RGB | Cakupan 53% | DCI-P3 | Cakupan 53% | |
| Rek.2020 | 39% cakupan | Pengamatan | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Frame Rate: | 60Hz |
|---|---|
| Pemindaian terbalik: | Tidak. |
| Konsumsi daya: | 3.4W (Max.) |
| Pengontrol waktu (T-CON): | T-CON tertanam |
| Sinyal Listrik: | Pasokan Tegangan | 3.3/11/15/-7V (Jenis) ((VCC/AVDD/VGH/VGL) | Pasokan Saat Ini | 10/24/0.4/-0.4mA (tipe) ((ICC/IDD/IGH/IGL) | ||
|---|---|---|---|---|---|---|
| Konsumsi | 0.43W (Typ.) | |||||
| Jenis sinyal: | TTL (1 ch, 6/8-bit) + SPI | Tegangan sinyal | GND≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||
| Fitur antarmuka: | Posisi | - | Jenis | FPC | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| 1 pcs | 60 pin | 0.5 mm | ||||
| Fitur lampu latar: | Bentuk | Array | Jenis | WLED | Posisi | Jenis lampu tepi |
|---|---|---|---|---|---|---|
| Penggantian | Tidak. | Jumlah | 3S12P | Waktu Hidup | 10K ((Min.) (Jam) | |
| Lampu listrik: | Pasokan Tegangan | 8.8/10.0/10.7V (Min./Typ./Max.) | Pasokan Saat Ini | 300mA (Typ.) | ||
| Konsumsi | 3.0/3.21W (jenis./Max.) | |||||
| Fitur antarmuka: | Posisi | - | Jenis | Konektor | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| Bergabung TEK | JT1025-1021 | 1 pcs | 2 pin | BLE-2PINS-AC | ||
| Pengemudi lampu latar: | Tidak. | |||||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 211.2 ((W) × 158.4 ((H) mm, ukuran kontur 228.4 ((W) × 175.4 ((H) × 6.5 ((D) mm, ukuran area tampilan 213.2 ((W) × 160.4 ((H) mm, dengan perawatan permukaan Antiglare, Lapisan keras (3H), berat bersih 400±20g. Sebagai produk TN, Biasa Putih, Transmissive LCM, A104SN03 V1 dapat memberikan 350 cd / m2 tampilan kecerahan 500:1 rasio kontras transmisif, 75/75/50/60 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 30 (Typ.) ((Tr+Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + Dithering untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 50% (NTSC).Produk ini mengadopsi 3S12P WLED sebagai systerm backlight yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 10K jamA104SN03 V1 menggunakan TTL (1 ch, 6/8-bit) + SPI sebagai systerm input sinyal, yang terhubung oleh 60 pin FPC dengan tegangan catu daya 3.3/11/15/-7V (jenis.) ((VCC/AVDD/VGH/VGL)
