Detail produk:
|
| Resolusi: | 320 ((RGB) × 240, QVGA, 70PPI | Merek: | AUO |
|---|---|---|---|
| Ukuran: | 5.7 | Area Tampilan: | 115,2(W)×86,4(H) mm |
| Berat Panel: | 150/165g (jenis./maks.) | Kisaran suhu: | Suhu operasi: -30 ~ 85 °C; Suhu penyimpanan: -30 ~ 85 °C |
| Menyoroti: | Layar LCD Industri LVDS,Panel LCD TFT 6 Bit |
||

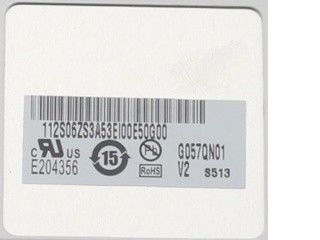

| Informasi Dasar: | Merek | Model | G057QN01 V2 | |
|---|---|---|---|---|
| Jenis | LCM a-Si TFT LCD | Digunakan untuk |
|
|
| Ukuran layar | 5.7" | Alias | 97.05G01.200 | |
| Lingkungan: | Suhu penyimpanan. | -30 ~ 85 °C | Operasi Temp. | -30 ~ 85 °C |
| RoHS | Getaran | 1.5G (14.7 m/s2) |
| Fitur Pixel: | Resolusi | 320 ((RGB) × 240, QVGA | Titik Pitch ((mm) | 0.120 × 0,360 (H × V) |
|---|---|---|---|---|
| Format piksel | Strip Vertikal RGB | Pixel Pitch ((mm) | 0.360×0.360 (H×V) [70PPI] | |
| Ukuran Mekanis: | Area Aktif ((mm) | 115.2 ((H) × 86.4 ((V) | Luas Bezel ((mm) | 118.2 ((H) × 89.4 ((V) |
| Outline Dim. ((mm) | 144 ((H) × 104.6 ((V) | kedalaman ((mm) | 12.3/12.8 (jenis/maks.) | |
| Fitur garis besar: | Gaya Bentuk | persegi panjang datar | Bentuk garis besar | |
| Rasio aspek | 43 (H:V) | Orientasi | Jenis lanskap | |
| Pemasangan: | Lubang pemasangan belakang (4-Φ2.6) | |||
| Spesifikasi lainnya: | Berat badan | 150/165g (jenis./maks.) | Pengobatan | Antiglare, Hard coating (3H) |
| Informasi Dasar: | Luminansi ((cd/m2) | 800 (Typ.) | Rasio Kontras | 8001:1 (Typ.) (Transmissive) |
|---|---|---|---|---|
| Sudut pandang | 80/80/70/70 (tipe) | Mode Tampilan | TN, Biasanya Putih, Transmissive | |
| Pemandangan terbaik pada | Jam 12 | Tanggapan (s) | 15/10 (Typ.) ((Tr/Td) | |
| Kinerja Warna: | Koordinat Putih | X:0.313; Y:0.329 | Tampilkan Warna | 262K (6-bit) |
| Suhu Warna | 6485K | Keseragaman Putih | 1.30 (Max.) ((5 poin) | |
| 1931 Color Gamut: | Rasio NTSC | 49% | sRGB | Cakupan 69% |
| Adobe RGB | 52% cakupan | DCI-P3 | 51% cakupan | |
| Rek.2020 | Cakupan 37% | Pengamatan | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Kinerja Display: | Visibilitas di Luar | Cahaya Matahari Bisa Dibaca | Transmisivitas |
| Frame Rate: | 60Hz |
|---|---|
| Pemindaian terbalik: | Ya (U/D, L/R) |
| Konsumsi daya: | 3.34W (Typ.) |
| Pengontrol waktu (T-CON): | T-CON tertanam |
| Sinyal Listrik: | Pasokan Tegangan | 3.3V (jenis) | Pasokan Saat Ini | 115/130mA (jenis/maks.) | ||
|---|---|---|---|---|---|---|
| Konsumsi | 0.46/0.51W (Tipe./Max.) | |||||
| Jenis sinyal: | CMOS (1 ch, 6-bit) | Tegangan sinyal | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||
| Fitur antarmuka: | Posisi | - | Jenis | Konektor | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| STARCONN | 089H33-000100-G2-R | 1 pcs | 33 pin | 0.5 mm | DRGB-33P1C6B-010A | |
| Fitur lampu latar: | Bentuk | - | Jenis | WLED | Posisi | Jenis lampu tepi |
|---|---|---|---|---|---|---|
| Penggantian | Dapat diganti | Jumlah | - | Waktu Hidup | 50K ((Min.) (Jam) | |
| Lampu listrik: | Pasokan Tegangan | 25.6/29.2V (jenis./Max.) | Pasokan Saat Ini | 100mA (Typ.) | ||
| Konsumsi | 2.56/2.92W (Tipe./Max.) | |||||
| Fitur antarmuka: | Posisi | - | Jenis | Konektor | ||
| Detail antarmuka: | Merek | Model | Jumlah | Pin | Pitch | Konfigurasi Pin |
| JST | SM06B-SRKS-G-TB | 1 pcs | 6 pin | 1.0 mm | ||
| Pengemudi lampu latar: | Dengan LED Driver | |||||
| Pengemudi listrik: | Pasokan Tegangan | 9.0/12.0/20.0V (Min./jenis./maks.) | Pasokan Saat Ini | 0.24/0.29A (jenis./Max.) | ||
| Konsumsi | 2.88/3.48W (Tipe./Max.) | |||||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 115,2 ((W) × 86,4 ((H) mm, ukuran garis besar 144 ((W) × 104,6 ((H) × 12,8 ((D) mm, ukuran area tampilan 118.2 ((W) × 89.4 ((H) mm, dengan perlakuan permukaan Antiglare, Hard coating (3H), berat bersih 150/165g (Typ./Max.).G057QN01 V2 bisa memberikan 800 cd/m2 tampilan kecerahan 8001:1 rasio kontras transmissive, 80/80/70/70 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 12, dan waktu respons 15/10 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menyajikan palet warna 262K, juga dengan kinerja gamut warna 50% (NTSC).Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe cahaya Edge dan memiliki waktu hidup kerja 50K jamG057QN01 V2 menggunakan CMOS (1 ch, 6-bit) sebagai sistem input sinyal, yang terhubung oleh 33 pin Konektor dengan tegangan catu daya 3.3V (Typ.).
