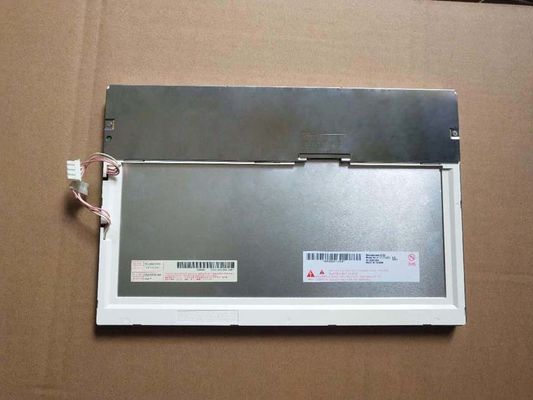

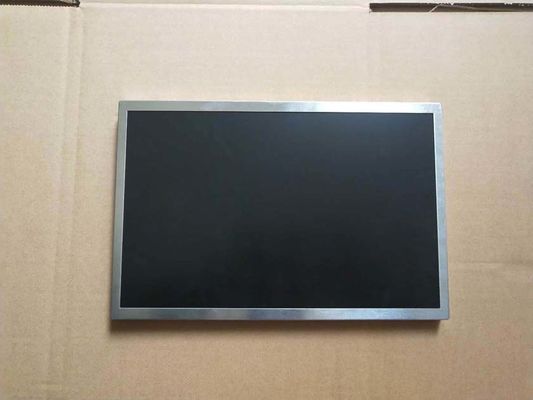

Detail produk:
|
| Nomor Model: | A121EW01 V0 | Merek: | AUO |
|---|---|---|---|
| Ukuran: | 12,1 inci | Resolusi: | 1280×800 RGB |
| Kecerahan: | 450 cd/m2 | Kisaran suhu: | Suhu operasi: 0 ~ 60 °C; Suhu penyimpanan: -20 ~ 60 °C |
| Menyoroti: | Panel LCD TFT 50% NTSC,Layar LCD AUO WLED LVDS |
||
| Informasi Dasar: | Nama merek | Nama Model | Jenis | Model Alias |
|---|---|---|---|---|
| A121EW01 V0 | a-Si TFT-LCD, LCM | A121EW01 V.0 | ||
| Rating maksimum: | RoHS | Suhu operasi | Suhu penyimpanan | Tingkat getaran |
| - | 0 ~ 60 °C | -20 ~ 60 °C |
| Ukuran layar: | 12.1" | |||
|---|---|---|---|---|
| Fitur Pixel: | Jumlah piksel | Format piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
| 1280 ((RGB) × 800, WXGA | Strip Vertikal RGB | 0.068×0.204 mm | 0.204 × 0,204 mm [124PPI] | |
| Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan bezel (H × V) | Dimensi keseluruhan (H × V) | Total Kedalaman |
| 261.12 × 163,2 mm | 263.52×165.6 mm | 276.7×184.7 mm | 8.8 (jenis) mm | |
| Fitur garis besar: | Bentuk Bentuk | Rasio aspek (H: V) | Orientasi | Gaya Bentuk |
| persegi panjang datar | 16:10 | Jenis lanskap | ||
| Spesifikasi lainnya: | Massa | Tutup panel | Pengolahan Permukaan | |
| 557g (jenis) | - | - | ||
| Lubang & Brackets: | Lubang pemasangan sisi (4-M2) di sisi kiri, bezel kanan | |||
| Informasi Dasar: | Luminance | Mode Kerja | Rasio Kontras |
|---|---|---|---|
| 450 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 3501:1 (Typ.) (Transmissive) | |
| Pemandangan yang baik di | Sudut pandang | Waktu Tanggapan | |
| Jam 6 | 65/65/50/65 (jenis) | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu warna: | Warna Dukungan | Koordinat warna |
| 6638K | 262K (6-bit) | X:0.310; Y:0.330 |
| Tingkat refresh: | 60Hz |
|---|---|
| Pemindaian terbalik: | Tidak. |
| Fitur lampu latar belakang: | Jenis | Posisi | Kehidupan ((Jam) | Jumlah | Bentuk | Penggantian |
|---|---|---|---|---|---|---|
| CCFL | Jenis lampu tepi (atas dan bawah) | - | 2 pcs | Tepat | - | |
| CCFL Electrical: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
| 700V (jenis) | 6.0/7.0mA (Tipe./Max.) | 8.4W (Typ.) | ||||
| Frekuensi Operasi | Tegangan Mulai | |||||
| 50/70KHz (Min./Max.) | 1400V (Min.) (Ta=0°C) | |||||
| Fitur antarmuka: | Negara CCFL Pengemudi | Jenis Fisik | Posisi antarmuka | |||
| Tidak. | Konektor | - | ||||
| Detail antarmuka | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| JST | BHSR-02VS-1 | 2 pcs | 2 pin | 3.5 mm | BLL-2PINS-HL | |
| Sinyal Listrik: | Tegangan Masuk | Input Current | Konsumsi Daya | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 400/420mA (jenis/maks.) | 1.6/1.7W (Tipe./Max.) | ||||
| Fitur antarmuka: | Jenis sinyal | Jenis Fisik | Posisi antarmuka | |||
| LVDS (1 ch, 6-bit) | Konektor | - | ||||
| Detail antarmuka: | Nama merek | Nama Model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
| HRS | DF19K-20P-1H | 1 pcs | 20 pin | 1.0 mm | LVDS-20P1C6B-010 | |
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 261.12 ((W) × 163.2 ((H) mm, ukuran kontur 276.7 ((W) × 184.7 ((H) × 9.1 ((D) mm, ukuran area tampilan 263.52 ((W) × 165.6(H) mm, berat bersih 557g (Typ.). Sebagai produk TN, Normal White, Transmissive LCM, A121EW01 V0 dapat memberikan 450 cd/m2 kecerahan layar 350:1 rasio kontras transmissive, 65/65/50/65 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada jam 6, dan waktu respons 10/25 (Typ.) ((Tr/Td) ms. Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6 bit untuk setiap titik,sehingga menyajikan palet 262K warna. Produk ini mengadopsi 2 pcs CCFL sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge (atas dan bawah), driver backlight eksternal juga diperlukan.6-bit) karena itu sinyal input systerm, yang dihubungkan oleh 20 pin Konektor dengan tegangan catu daya 3,3V (Typ.
