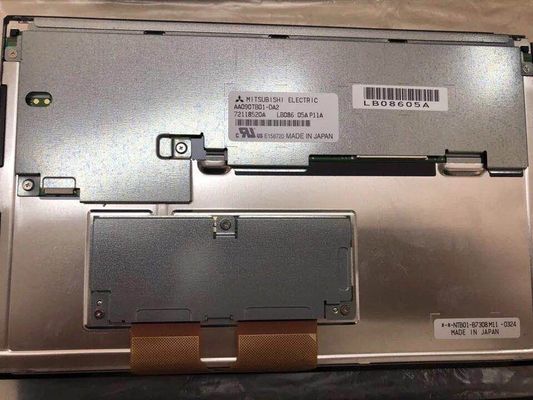

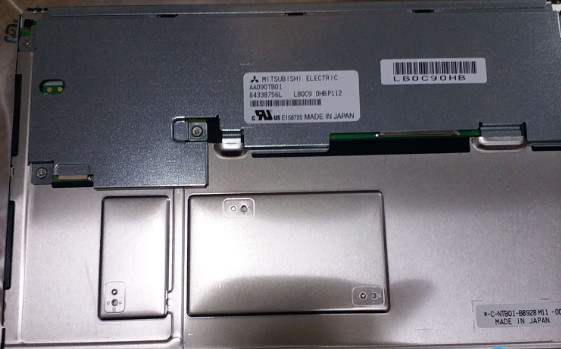

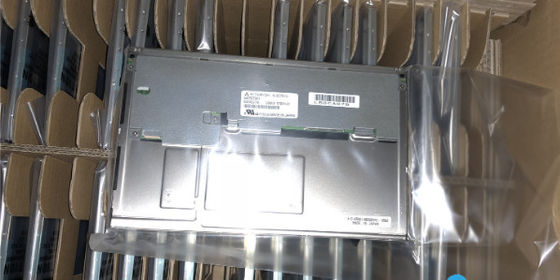

Detail produk:
|
| Nomor Model: | AA090TB01 | Merek: | Mitsubishi |
|---|---|---|---|
| Ukuran: | 9 inci | Resolusi: | 1280×768 RGB |
| Kecerahan: | 800 cd/m2 | Kisaran suhu: | Operating Temp.: -30 ~ 80 °C ; Suhu Pengoperasian: -30 ~ 80 °C; Storage Temp.: -30 |
| Menyoroti: | Layar LCD FSTN WLED,Layar TFT Industri WLED |
||
| Informasi Dasar: | Produsen | Model panel | Jenis panel | Alias |
|---|---|---|---|---|
| AA090TB01 | a-Si TFT-LCD, LCM | - | ||
| Lingkungan: | Negara RoHS | Operasi Temp. | Suhu penyimpanan. | Tingkat getaran |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Informasi Dasar: | Luminansi (cd/m2) | Sudut pandang (L/R/U/D) | Waktu tanggap (ms) |
|---|---|---|---|
| 800 (Typ.) | 85/85/85/85 (jenis) | 12/12 (Typ.) ((Tr/Td) | |
| Pemandangan terbaik pada | Mode Tampilan | Rasio Kontras | |
| Simetri | SWV, Biasanya Hitam, Transmissive | 1000: 1 (Typical) (Transmissive) | |
| Warna Display: | Suhu Warna | Tampilkan Warna | Koordinat Putih |
| 6485K | 262K/16.7M (6-bit / 8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 50% | 69% | 52% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Putih: | 1.30 (Max.) ((5 poin) | ||
| Kinerja: | Teknologi 3D | Visibilitas sinar matahari | Refleksi |
| - | Cahaya Matahari Bisa Dibaca | ||
| Ukuran panel: | 9.0" | |||
|---|---|---|---|---|
| Fitur Pixel: | Format piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
| 1280 ((RGB) × 768 [WXGA] | Strip Vertikal RGB | 0.153×0.153 [166PPI] | 0.051x0.153 | |
| Ukuran Mekanis: | Area Aktif (mm) | Luas Bezel (mm) | Dimensi garis besar (mm) | Kedalaman garis besar (mm) |
| 195.84 ((H) × 117.504 ((V) | 199.4 ((H) × 120.7 ((V) | 219 ((H) × 136.2 ((V) | 9.5±0,5 mm | |
| Fitur garis besar: | Faktor Bentuk | Orientasi | Rasio aspek | Gaya Bentuk |
| persegi panjang datar | Jenis lanskap | 15:9 (H:V) | ||
| Pemasangan: | Lubang pemasangan sisi (4-M2) di sisi kiri, bezel kanan | |||
| Rincian lainnya: | Berat badan | Tutup panel | Pengobatan | |
| 330g (jenis) | - | Antiglare, Hard coating (3H) | ||
| Pemindaian terbalik: | Tidak. |
|---|---|
| Frekuensi vertikal: | 60Hz |
| Konsumsi daya: | 7.9W (Typ.) |
| Fitur lampu: | Jenis | Posisi | Jumlah | Bentuk | Kehidupan ((Jam) | Pergantian lampu |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | 2 senar | 2 senar | 100K ((Typ.) | Tidak. | |
| Fitur antarmuka: | Posisi | Pengemudi lampu latar | Jenis | |||
| - | Dengan LED Driver | Konektor | ||||
| Detail antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| JAE | FI-S6P-HFE | 1.25 mm | 6 pin | 1 pcs | ||
| Pengemudi listrik: | Pasokan Tegangan | Pasokan Saat Ini | Konsumsi Daya | |||
| 12.0±1.2V | 570/720mA (jenis/maks.) | |||||
| Panel Mengemudi Listrik: | Pasokan Tegangan | Pasokan Saat Ini | Kekuatan | |||
|---|---|---|---|---|---|---|
| 3.3V (jenis) | 320/740mA (jenis/maks.) | - | ||||
| Tegangan untuk sinyal tampilan: | 0≤VIL≤0,2VCC; 0,8VCC≤VIH≤VCC | |||||
| Fitur antarmuka: | Posisi | Sinyal | Jenis | |||
| - | LVDS (1 ch, 6/8-bit) | Konektor | ||||
| Detail konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Jumlah | Konfigurasi |
| JAE | FI-SE20P-HFE | 1.25 mm | 20 pin | 1 pcs | LVDS-20P1C8B-015A | |
Pikselnya diatur dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 195.84 ((W) × 117.504 ((H) mm, ukuran garis besar 219 ((W) × 136.2 ((H) × 10 ((D) mm, ukuran area tampilan 199.4 ((W) × 120.7 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 330g (tipe). Sebagai SWV, biasanya Hitam, Transmissive LCM produk,AA090TB01 dapat memberikan 800 cd/m2 tampilan kecerahan 10001:1 rasio kontras transmissive, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 12/12 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 8-bit untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 50% (NTSC).Produk ini mengadopsi 2 string WLED sebagai systerm backlight yang ditempatkan sebagai tipe Edge light dan memiliki waktu hidup kerja 100K jamAA090TB01 menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyalnya, yang terhubung oleh konektor 20 pin dengan tegangan catu daya 3.3V (Typ.).
