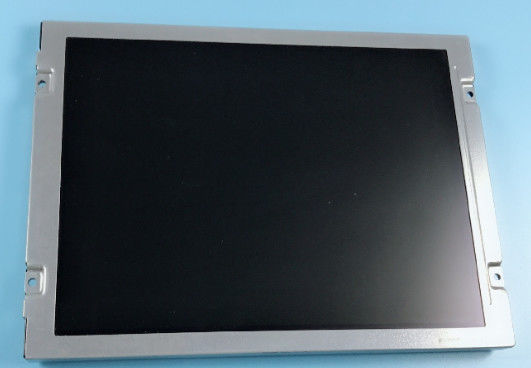

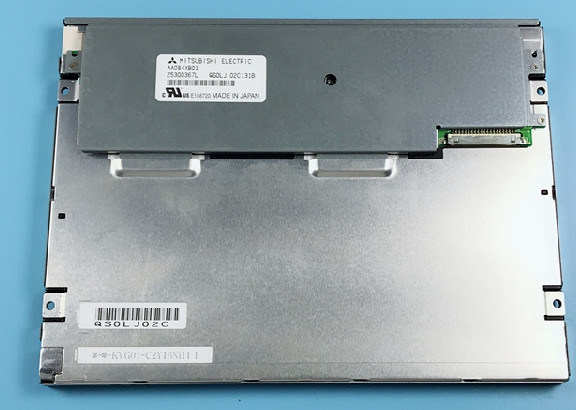

Detail produk:
|
| Nomor Model: | AA084SB11 | Merek: | Mitsubishi |
|---|---|---|---|
| Ukuran: | 8,4 inci | Resolusi: | 800×600 RGB |
| Kecerahan: | 1200 cd/m2 | Kisaran suhu: | Operating Temperature: -30 ~ 80 °C ; Suhu Operasional: -30 ~ 80 °C; Storage Tempera |
| Jenis lampu: | WLED | Antarmuka Sinyal: | LVDS |
| Menyoroti: | Layar LCD FSTN WLED,Layar TFT Industri WLED |
||
| Informasi Dasar: | Merek | Model 1 Kompatibel | Jenis | Model Alias |
|---|---|---|---|---|
| AA084SB11 | a-Si TFT-LCD, LCM | T-55466D084J-LW-A-ACN | ||
| Keandalan: | RoHS | Suhu operasi | Suhu penyimpanan | Resistensi Getaran |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Ukuran panel: | 8.4 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 800 ((RGB) × 600, SVGA | Strip Vertikal RGB | 0.071×0.213 mm | 0.213×0.213 mm [119PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 170.4 × 127,8 mm | 174.9 × 132,2 mm | 199.5×149 mm | 11.5 (jenis) mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 43 (W: H) | Jenis lanskap | ||
| Penetapan: | Lubang pemasangan wajah (4-Φ3.4), Lubang pemasangan sisi (4-M2) | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 365g (Typ.) | Antiglare, Hard coating (3H) | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 1200 cd/m2 (Typ.) | TN, Biasanya Putih, Transmissive | 6001:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 80/80/80/60 (tipe) | Jam 6 | 4/12 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6485K | 262K/16.7M (6-bit / 8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 39% | 54% | 41% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 41% | 29% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Luminansi: | 1.30 (Max.) ((5 poin) | ||
| Kinerja: | Tipe 3D | Visibilitas di Luar | Refleksi |
| - | Cahaya Matahari Bisa Dibaca | ||
| Konsumsi daya: | 6.9W (Typ.) |
|---|---|
| Frame Rate: | 60Hz |
| Pemindaian terbalik: | Ya (180°) |
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 260/420mA (jenis/maks.) | 3.3V (jenis) | - | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | Konektor | LVDS (1 ch, 6/8-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JAE | FI-SEB20P-HFE | 1 pcs | 1.25 mm | 20 pin | LVDS-20P1C8B-010H | |
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi (sisi bawah) | 2 senar | 2 senar | 100K ((Typ.) | Dapat diganti | |
| WLED Electrical: | Input saat ini | Input tegangan | Konsumsi | |||
| 100/110mA (jenis/maks.) | 30/38.1V (jenis/maks.) | 6.0W (jenis) | ||||
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | Konektor | Tidak. | ||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JST | SM06B-SHLS-TF ((LF) ((SN)) | 1 pcs | 1.0 mm | 6 pin | BLE-6PINS-NNCAAC | |
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 170.4 ((W) × 127.8 ((H) mm, ukuran garis besar 199.5 ((W) × 149 ((H) × 12 ((D) mm, ukuran area tampilan 174.9 ((W) × 132.2(H) mm, dengan perawatan permukaan Antiglare, Lapisan keras (3H), berat bersih 365g (tipe). Sebagai TN, Biasanya Putih, produk LCM Transmissive, AA084SB11 dapat memberikan 1200 cd/m2 tampilan kecerahan 600:1 rasio kontras transmissive, 80/80/80/60 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada pukul 6, dan waktu respons 4/12 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 8-bit untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 40% (NTSC).Produk ini mengadopsi 2 string WLED sebagai backlight systerm yang ditempatkan sebagai tipe Edge light (sisi bawah) dan memiliki waktu hidup kerja 100K jamAA084SB11 menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyal, yang terhubung oleh konektor 20 pin dengan tegangan catu daya 3.3V (jenis).)
