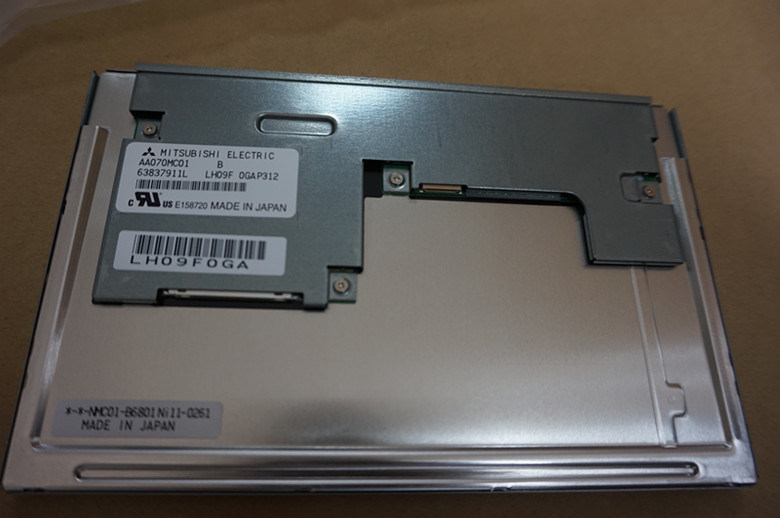

AA070MC01 Mitsubishi 7INCH 800 × 480 RGB 1000CD / M2 WLED LVDS Suhu Pengoperasian: -30 ~ 80 ° C TAMPILAN LCD INDUSTRI

Informasi dasar :	Merek	Model 1 Kompatibel	Tipe	Model Alias
		AA070MC01	a-Si TFT-LCD, LCM	T-55692D070H-LW-A-AAN
Keandalan:	RoHS	Suhu Operasional	Suhu Penyimpanan	Ketahanan Getaran
		-30 ~ 80 ° C	-30 ~ 80 ° C	-

Informasi dasar :	Kecerahan	Modus operasi	Rasio Kontras
	1000 cd / m² (Biasa)	SWV, Biasanya Hitam, Transmisif	1000: 1 (Biasa) (Transmisif)
	Sudut Pandang (L / R / U / D)	Melihat Arah	Kecepatan Respon
	88/88/88/88 (Biasa) (CR≥10)	Simetri	12/12 (Biasa) (Tr / Td) (md)
Warna Dispaly:	Temperatur warna	Jumlah Warna	Kromatisitas warna putih
	6485K	262K / 16,7M (6-bit / 8-bit)	X: 0,313;Y: 0,329
Gamlt Warna 1931:	Rasio NTSC	Cakupan sRGB	Cakupan Adobe RGB
	51%	70%	53%
	Cakupan DCI-P3	Rec. 2020 Cakupan	Catatan
	52%	38%	sRGB (Rec.709, BT.709), Rec. 2020 (BT.2020)
Variasi Pencahayaan:	1,30 (Maks.) (5 poin)
Performa:	Tipe 3D	Visibilitas Luar Ruang	Reflektansi
	-	Sunlight Readable	-

Konsumsi daya :	5.1W (Biasa)
Kecepatan Bingkai:	60Hz
Pemindaian Terbalik:	Ya (180 °)

Sinyal Listrik:	Input Saat Ini		Input Tegangan			Konsumsi
	280 / 450mA (Biasa / Maks.)		3,3V (Tip.)			0,92W (Biasa)
Fitur Antarmuka:	Posisi	Tipe	Antarmuka
	-	Penyambung	LVDS (1 unit, 6/8-bit)
Antarmuka Sinyal:	Merek	Model	Jumlah	Pin Pitch	Pin	Penetapan Pin
	JAE	FI-SEB20P-HFE	1 buah	1,25 mm	20 pin	LVDS-20P1C8B-010H

Fitur Lampu Latar:	Tipe	Posisi	Bentuk	Jumlah	Hidup (Jam)	Penggantian
	WLED	Jenis lampu tepi	-	-	100K (Biasa)	-
Fitur Antarmuka:	Posisi	Tipe	Driver WLED
	-	Penyambung	Dengan Driver LED
Detail Antarmuka	Merek	Model	Jumlah	Pin Pitch	Pin	Penetapan Pin
	JAE	FI-S6P-HFE	1 buah	1,25 mm	6 pin
Kelistrikan Pengemudi:	Input Saat Ini		Input Tegangan			Konsumsi
	350 / 430mA (Biasa / Maks.)		12.0 ± 1.2V			4.2W (Biasa)

AA070MC01 mendukung tampilan 800 (RGB) × 480(WVGA) dengan rasio aspek 15: 9 (W: H), yang pikselnya disusun dalam Garis Vertikal RGB.Adapun detail mekanis, fitur area aktif 152,4 (W) × 91,44 (H) mm, ukuran garis 169,8 (W) × 109,7 (H) × 9,4 (D) mm, ukuran area tampilan 156,4 (W) × 95,5 (H) mm, dengan perawatan permukaan Clear, Hard coating (3H), berat bersih 200g (Typ.).Sebagai produk SWV, Normally Black, Transmissive LCM, AA070MC01 dapat memberikan kecerahan layar 1000 cd / m² rasio kontras transimisif 1000: 1, 88/88/88/88 (Typ.) (CR≥10) (L / R / U / D) sudut pandang, arah tampilan terbaik pada Simetri, dan waktu respons 12/12 (Typ.) (Tr / Td) ms.Skala abu-abu atau kecerahan sub-piksel ditentukan dengan sinyal skala abu-abu 6-bit / 8-bit untuk setiap titik, sehingga menghadirkan palet warna 262K / 16,7 juta, juga dengan kinerja gamut warna 50% (NTSC) .Produk ini mengadopsi WLED sebagai systerm lampu latar yang ditempatkan sebagai tipe lampu Edge dan memiliki masa kerja 100K jam, Dengan Driver LED.AA070MC01 menggunakan LVDS (1 ch, 6/8-bit) sebagai sinyal input systerm, yang dihubungkan dengan 20 pin Connector dengan power supply tegangan 3.3V (Typ.).
