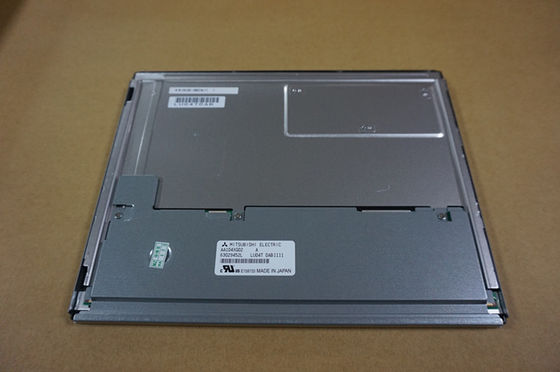

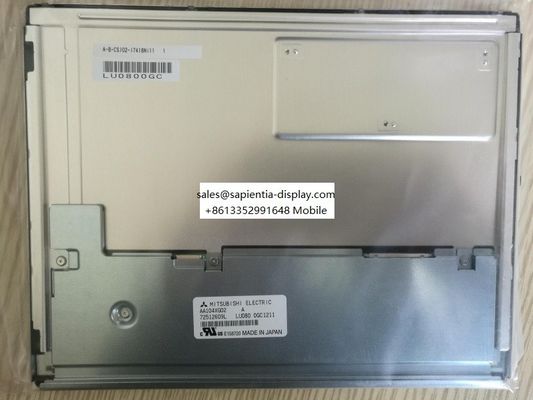

Detail produk:
|
| Nomor Model: | AA104XG02 | Merek: | Mitsubishi |
|---|---|---|---|
| Ukuran: | 100,4 inci. | Resolusi: | 1024(RGB)×768, XGA, 123PPI |
| Kecerahan: | 500 cd/m² (Biasa) | Antarmuka Sinyal: | LVDS (1 ch, 6/8-bit), Konektor 20 pin |
| Sudut pandang: | 85/85/85/85 (Biasa.)(CR≥10) | ||
| Menyoroti: | Layar LCD FSTN WLED,Layar TFT Industri WLED |
||
| Informasi Dasar: | Merek | Model | Jenis | Model Alias |
|---|---|---|---|---|
| AA104XG02 | a-Si TFT-LCD, LCM | - | ||
| Keandalan: | RoHS | Suhu operasi | Suhu penyimpanan | Resistensi Getaran |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Ukuran panel: | 10.4 inci | |||
|---|---|---|---|---|
| Fitur Pixel: | Resolusi | Pengaturan piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
| 1024 ((RGB) × 768, XGA | Strip Vertikal RGB | 00,0685 × 0,2055 mm | 0.2055×0.2055 mm [123PPI] | |
| Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi garis besar (W × H) | kedalaman garis besar |
| 210.4 × 157,8 mm | 215.4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Fitur garis besar: | Gaya Bentuk | Rasio aspek | Orientasi | Gaya Bentuk |
| persegi panjang datar | 43 (W: H) | Jenis lanskap | ||
| Penetapan: | Lubang pemasangan sisi (4-M3) di sisi kiri, bezel kanan | |||
| Fitur Lainnya: | Tutup panel | Berat badan | Permukaan | |
| - | 450g (Typ.) | Antiglare, Hard coating (3H) | ||
| Informasi Dasar: | Cahaya | Mode Operasi | Rasio Kontras |
|---|---|---|---|
| 500 cd/m2 (Typ.) | SWV, Biasanya Hitam, Transmissive | 10001:1 (Typ.) (Transmissive) | |
| Sudut pandang ((L/R/U/D) | Arah Melihat | Kecepatan Tanggapan | |
| 85/85/85/85 (jenis) | Simetri | 12/12 (Typ.) ((Tr/Td) (ms) | |
| Warna Display: | Suhu Warna | Jumlah warna | Warna putih |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rasio NTSC | Cakupan sRGB | Adobe RGB Coverage |
| 50% | 70% | 53% | |
| Cakupan DCI-P3 | Cakupan Rec.2020 | Pengamatan | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variasi Luminansi: | 1.30 (Max.) ((5 poin) | ||
| Konsumsi daya: | 5.5W (Typ.) |
|---|---|
| Frame Rate: | 60Hz |
| Pemindaian terbalik: | Ya (180°) |
| Sinyal Listrik: | Input saat ini | Input tegangan | Konsumsi | |||
|---|---|---|---|---|---|---|
| 400/870mA (jenis/maks.) | 3.3V (jenis) | - | ||||
| Fitur antarmuka: | Posisi | Jenis | Antarmuka | |||
| - | Konektor | LVDS (1 ch, 6/8-bit) | ||||
| Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| I-PEX | 20186-020E-11F | 1 pcs | 1.25 mm | 20 pin | LVDS-20P1C8B-010H | |
| Fitur lampu latar: | Jenis | Posisi | Bentuk | Jumlah | Kehidupan ((Jam) | Penggantian |
|---|---|---|---|---|---|---|
| WLED | Jenis lampu tepi | - | - | 100K ((Typ.) | Tidak. | |
| Fitur antarmuka: | Posisi | Jenis | Pengemudi WLED | |||
| - | Konektor | Dengan LED Driver | ||||
| Detail antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penugasan Pin |
| JAE | FI-S6P-HFE | 1 pcs | 1.25 mm | 6 pin | ||
| Pengemudi listrik: | Input saat ini | Input tegangan | Konsumsi | |||
| 350/430mA (jenis/maks.) | 12.0±1.2V | |||||
Pikselnya disusun dalam RGB Vertical Strip. Sedangkan untuk detail mekanik, memiliki area aktif 210.4 ((W) × 157.8 ((H) mm, ukuran kontur 230 ((W) × 180.2 ((H) × 10 ((D) mm, ukuran area tampilan 215.4 ((W) × 161.8 ((H) mm, dengan perawatan permukaan Antiglare, Hard coating (3H), berat bersih 450g (tipe). Sebagai SWV, biasanya Hitam, Transmissive LCM produk,AA104XG02 bisa memberikan 500 cd/m2 tampilan kecerahan 10001:1 rasio kontras transmissive, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) sudut pandang, arah pandang terbaik pada Simetri, dan waktu respons 12/12 (Typ.) ((Tr/Td) ms.Skala abu-abu atau kecerahan sub-pixel ditentukan dengan sinyal skala abu-abu 6-bit / 6-bit + Hi-FRC untuk setiap titik, sehingga menyajikan palet warna 262K/16.7M, juga dengan kinerja gamut warna 50% (NTSC).Produk ini mengadopsi WLED sebagai backlight systerm yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu hidup kerja 100K jamAA104XG02 menggunakan LVDS (1 ch, 6/8-bit) sebagai sistem input sinyalnya, yang terhubung oleh konektor 20 pin dengan tegangan catu daya 3.3V (Typ.).
