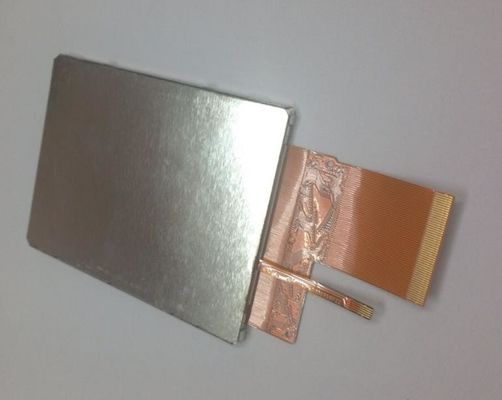

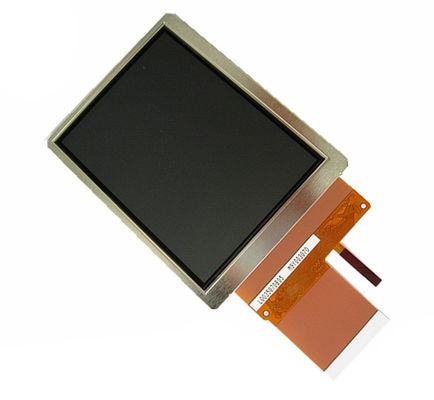

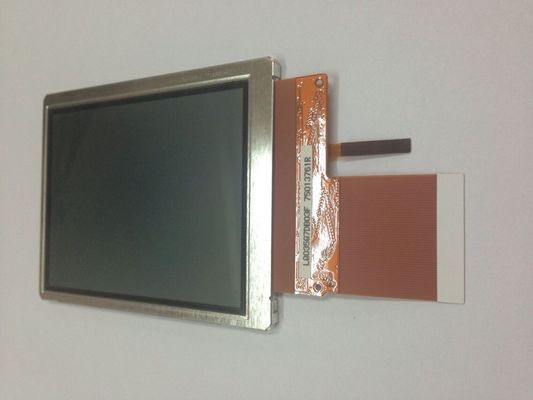

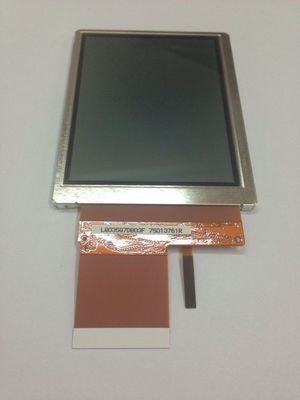

Detail produk:
|
Model Panel: | LQ035Q7DB03 | Panel Brand: | Tajam |
---|---|---|---|
Kecerahan: | 55 cd / m² (Biasa) | Ukuran panel: | 3,5 inci |
Antarmuka sinyal: | RGB paralel (1 ch, 6-bit), FPC 50 pin | Jenis lampu: | WLED, 10K jam, Tanpa Driver |
Resolusi: | 240 (RGB) × 320, QVGA, 113PPI | Lingkungan Hidup: | Operating Temp.: -10 ~ 60 °C ; Suhu Operasi: -10 ~ 60 ° C; Storage Temp.: -25 ~ 70 |
Cahaya Tinggi: | Layar LCD Sharp TFT 55nits,Layar LCD Sharp TFT 240 × 320RGB,Layar LCD Sharp LCM 3 |
Seri LQ035 LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
Informasi dasar : | Pencahayaan (cd / m²) | Sudut Pandang (L / R / U / D) | Waktu Respon (ms) |
---|---|---|---|
55 (Biasa) | 40/40/40/50 (Biasa) (CR≥2) | 30/50 (Biasa) (Tr / Td) | |
Tampilan Terbaik di | Mode tampilan | Rasio Kontras | |
jam 6 | TN, Biasanya Putih, Transflektif | 85: 1 (Biasa) (Transmisif) 15: 1 (Biasa) (Reflektif) | |
Warna Dispaly: | Temperatur warna | Warna Tampilan | Koordinat Putih |
6066K | 262K (6-bit) | X: 0,320;Y: 0,340 | |
Performa: | Teknologi 3D | Visibilitas Sinar Matahari | Reflektansi |
- | Sunlight Readable | 8/13% (Min./Typ.) |
Fitur Lampu: | Tipe | Posisi | Kuantitas | Bentuk | Hidup (Jam) | Pertukaran Lampu |
---|---|---|---|---|---|---|
WLED | Jenis lampu tepi | - | - | 10K (Biasa) | - | |
Listrik WLED: | Sumber tegangan | Pasokan Saat Ini | Kekuasaan | |||
21.6V (Biasa), 24V (Maks.) | 15 / 20mA (Biasa / Maks.) | 324mW (Biasa) | ||||
Fitur Antarmuka: | Posisi | Driver Lampu Latar | Tipe | |||
- | Tidak | FPC | ||||
Detail Antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Kuantitas | Konfigurasi |
0,5 mm | 5 pin | 1 buah | BLE-5PINS-ANNCN |
Ukuran Panel: | 3,5 " | |||
---|---|---|---|---|
Fitur Pixel: | Format Piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
240 (RGB) × 320 [QVGA] | Garis Vertikal RGB | 0,2235 × 0,2235 [113PPI] | 0,0745 × 0,2235 | |
Ukuran Mekanis: | Area Aktif (mm) | Area Bezel (mm) | Dimensi Garis Besar (mm) | Kedalaman Garis Besar (mm) |
53,64 (H) × 71,52 (V) | 57,4 (H) × 75,2 (V) | 65 (H) × 85 (V) | 3,4 ± 0,3 mm | |
Fitur Garis Besar: | Faktor Bentuk | Orientasi | Rasio Aspek | Gaya Bentuk |
Persegi Panjang Datar | Jenis potret | 3: 4 (H: V) | ||
Detail Lainnya: | Bobot | Penutup Panel | Pengobatan | |
40.0g (Biasa) | - | Lapisan keras (3H) |
Panel Mengemudi Listrik: | Sumber tegangan | Pasokan Saat Ini | Kekuasaan | |||
---|---|---|---|---|---|---|
5.0 / 3.3 / 15.0 / -10.0V (Biasa) (VSHA / VSHD / VDD / VEE) | 3.0 / 2.0 / 0.10 / -0.10mA (Tip.) (ISHA / ISHD / IDD / IEE) | - | ||||
Fitur Antarmuka: | Posisi | Sinyal | Tipe | |||
- | RGB Paralel (1 ch, 6-bit) | FPC | ||||
Detail FPC: | Merek | Model | Pin Pitch | Jumlah Pin | Kuantitas | Konfigurasi |
0,5 mm | 50 pin | 1 buah |
LQ035Q7DB03 mendukung tampilan 240 (RGB) × 320(QVGA) dengan rasio aspek 3: 4 (W: H), yang pikselnya disusun dalam Garis Vertikal RGB.Adapun detail mekanis, fitur area aktif 53,64 (W) × 71,52 (H) mm, ukuran garis 65 (W) × 85 (H) × 3,7 (D) mm, ukuran area tampilan 57,4 (W) × 75,2 (H) mm, dengan perawatan permukaan lapisan Keras (3H), berat bersih 40.0g (Typ.).Sebagai produk TN, Normally White, Transflective LCM, LQ035Q7DB03 dapat memberikan kecerahan layar 55 cd / m², rasio kontras transimisif 85: 1, rasio kontras reflektif 15: 1 (Biasa), 40/40/40/50 (Tip.) ( CR≥2) (L / R / U / D) sudut pandang, arah tampilan terbaik pada pukul 6, dan waktu respons 30/50 (Biasa) (Tr / Td) ms.Skala abu-abu atau kecerahan sub-piksel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menghadirkan palet 262 ribu warna.Produk ini mengadopsi WLED sebagai sistem lampu latar yang ditempatkan sebagai tipe lampu Edge dan memiliki masa kerja 10K jam, diperlukan driver lampu latar eksternal.
