Detail produk:
|
Ukuran layar: | 5,7 Inch | Nama model: | LQ057Q3DC03 |
---|---|---|---|
Sudut pandang: | 80/80/80/65 (Biasa) | Luminance: | 500 cd / m² (Biasa) |
Nomor Pixel: | 320 × 240 (RGB) (QVGA) 70PPI | Lampu latar: | WLED, 50K jam, Dengan Driver LED |
Max. Maks. Ratings Peringkat: | Storage Temp .: -30 ~ 80 ° C Operating Temp .: -30 ~ 80 ° C | Jenis sinyal: | RGB paralel (1 ch, 6-bit), Konektor 33 pin |
Cahaya Tinggi: | QVGA Sharp TFT LCD Display,Symmetry Sharp TFT Panel |
Seri LQ057 LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
Fitur Pixel: | Format Piksel | 320 × 240 (RGB) [QVGA] | Dot Pitch | 0,360 × 0,120 mm (H × V) |
---|---|---|---|---|
Konfigurasi | Garis Horizontal RGB | Pixel Pitch | 0,360 × 0,360 mm (H × V) [70PPI] | |
Ukuran Mekanis: | Area Tampilan | 115,2 × 86,4 mm (H × V) | Area Bezel | 121,0 × 92,2 mm (H × V) |
Garis Besar Redup. | 144 × 104,6 mm (H × V) | Outline Depth | 12,3 ± 0,5 mm | |
Fitur Garis Besar: | Faktor Bentuk | Persegi Panjang Datar | Orientasi | Tipe lansekap |
Rasio Aspek | 4: 3 (H: V) | Gaya Bentuk | ||
Lubang & Braket: | Lubang pemasangan belakang (4-Φ2.6) | |||
Fitur lainnya : | Bobot | 210g (Maks.) | Permukaan | Silau (Kabut 0%), Lapisan keras (2H) |
Informasi dasar : | Kecerahan | 500 cd / m² (Biasa) | Rasio Kontras | 350: 1 (Min.) (Transmisif) |
---|---|---|---|---|
Sudut Pandang | 80/80/80/65 (Biasa) (CR≥10) | Mode Optik | TN, Biasanya Putih, Transmisif | |
Melihat Arah | jam 12 | Waktu merespon | 30 (Biasa) (Tr + Td) (ms) | |
Performa Warna: | Kromatisitas | Wx: 0,313;Wy: 0,329 | Nomor Warna | 262K (6-bit) |
Temperatur warna | 6485K | Keseragaman Putih | - |
Fitur Lampu Belakang: | Bentuk Lampu | - | Jenis Lampu | WLED | Seumur hidup | 50K (Biasa) (Jam) |
---|---|---|---|---|---|---|
Penggantian | - | Jumlah | - | Posisi | Jenis lampu tepi | |
Fitur Antarmuka: | Tipe | Penyambung | Posisi | - | Pengemudi Lampu | Dengan Driver LED |
Detail Antarmuka: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
JST | SM06B-SRSS-TB (LF) (SN) | 1,0 mm | 6 pin | 1 buah | ||
Kelistrikan Pengemudi: | Input Tegangan | 11.2 / 12.0 / 12.6V (Min./Typ./Max.) | Input Saat Ini | 200 / 250mA (Biasa / Maks.) |
Sinyal Systerm: | RGB Paralel (1 ch, 6-bit) | Tegangan Logika | 0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC | |||
---|---|---|---|---|---|---|
Sinyal Listrik: | Input Tegangan | 3,3V (Tip.) | Input Saat Ini | 10 / 30mA (Biasa / Maks.) | ||
Fitur Antarmuka: | Tipe | Penyambung | Posisi | - | ||
Detail Konektor: | Merek | Model | Pin Pitch | Pin | Jumlah | Konfigurasi |
HRS | FH12-33S-0.5SH (55) | 0,5 mm | 33 pin | 1 buah | DRGB-33P1C6B-015A |

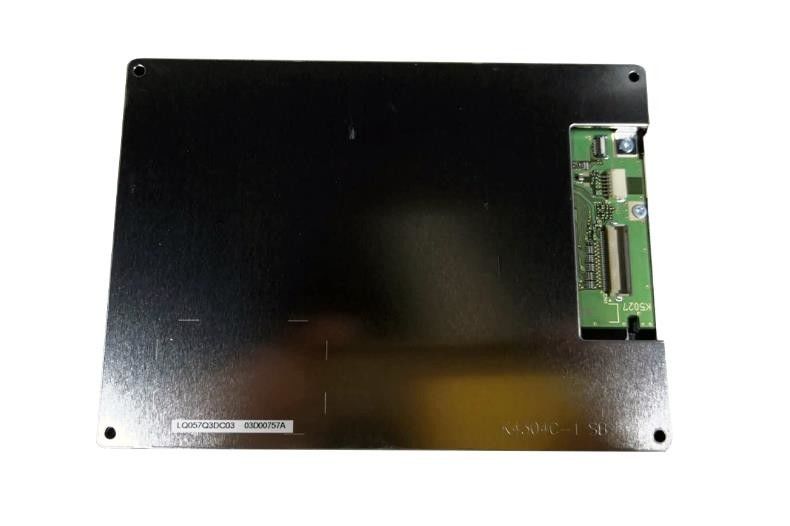

LQ057Q3DC03 mendukung tampilan 320 × 240 (RGB)(QVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya diatur dalam Garis Horizontal RGB.Adapun detail mekanis, fitur area aktif 115,2 (W) × 86,4 (H) mm, ukuran garis 144 (W) × 104,6 (H) × 12,8 (D) mm, ukuran area tampilan 121,0 (W) × 92,2 (H) mm, dengan treament permukaan Silau (Kabut 0%), Lapisan keras (2H), berat bersih 210g (Maks.).Sebagai produk TN, Normally White, Transmissive LCM, LQ057Q3DC03 dapat memberikan kecerahan layar 500 cd / m² rasio kontras transimisif 350: 1, 80/80/80/65 (Typ.) (CR≥10) (L / R / U / D) sudut pandang, arah tampilan terbaik pada pukul 12, dan waktu respons 30 (Biasa) (Tr + Td) ms.Skala abu-abu atau kecerahan sub-piksel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menghadirkan palet 262 ribu warna.Produk ini mengadopsi WLED sebagai sistem lampu latar yang ditempatkan sebagai tipe lampu Edge dan memiliki masa kerja 50K jam, Dengan Driver LED.
