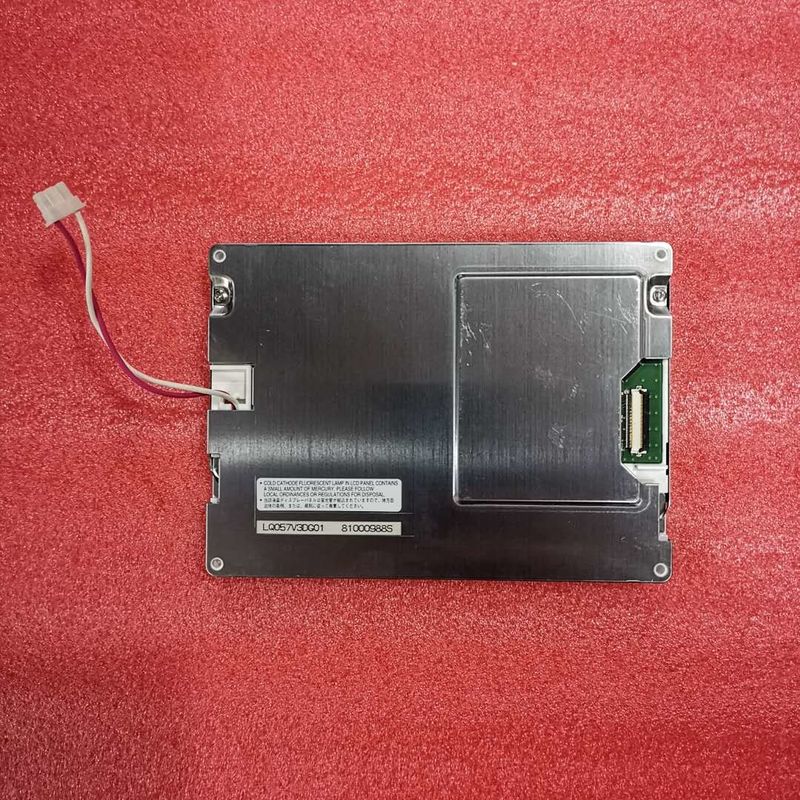

Detail produk:
|
Model: | LQ057V3DG01 | Merek: | Tajam |
---|---|---|---|
Luminance: | 400 cd / m² (Biasa) | Ukuran Diagonal: | 5,7 Inch |
Format Pixel: | 640 (RGB) × 480 [VGA] 141PPI | Lingkungan Hidup: | Operating Temperature: -30 ~ 80 °C ; Suhu Operasional: -30 ~ 80 ° C; Storage Temper |
Sumber cahaya: | CCFL [1 pcs], 50K jam, W / O Driver | Jenis antarmuka: | RGB paralel (1 ch, 6-bit), Konektor 33 pin |
Cahaya Tinggi: | QVGA Sharp TFT LCD Display,Symmetry Sharp TFT Panel |
Seri LQ057 LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
Ukuran layar : | 5,7 " | |||
---|---|---|---|---|
Fitur Pixel: | Nomor Piksel | Format Piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
640 (RGB) × 480, VGA | Garis Vertikal RGB | 0,060 × 0,180 mm | 0,180 × 0,180 mm [141PPI] | |
Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan Bezel (H × V) | Dimensi Keseluruhan (H × V) | Kedalaman Keseluruhan |
115,2 × 86,4 mm | 121,0 × 92,2 mm | 144 × 104,6 mm | 12,3 / 13,5 (Biasa / Maks.) Mm | |
Fitur Garis Besar: | Bentuk Bentuk | Rasio Aspek (H: V) | Orientasi | Gaya Bentuk |
Persegi Panjang Datar | 4: 3 | Tipe lansekap | ||
Spesifikasi Lainnya: | Massa | Penutup Panel | Pengobatan permukaan | |
250g (Maks.) | - | Anti silau |
Informasi dasar : | Pencahayaan | Mode kerja | Rasio Kontras |
---|---|---|---|
400 cd / m² (Biasa) | TN, Biasanya Putih, Transmisif | 600: 1 (Biasa) (Transmisif) | |
Pemandangan yang bagus di | Sudut Pandang | Waktu merespon | |
jam 12 | 80/80/80/70 (Biasa) (CR≥5) | 8/21 (Biasa) (Tr / Td) (md) | |
Warna Dispaly: | Temperatur warna: | Warna Dukungan | Koordinat Warna |
6485K | 262K (6-bit) | X: 0,313;Y: 0,329 |
Fitur Lampu Belakang: | Tipe | Posisi | Hidup (Jam) | Jumlah | Bentuk | Penggantian |
---|---|---|---|---|---|---|
CCFL | Jenis lampu tepi | 50K (Biasa) | 1 buah | - | - | |
CCFL Listrik: | Tegangan Input | Input Saat Ini | Konsumsi daya | |||
610 / 750V (Min./Max.) | 5,0 ± 0,5mA | 3,5W (Biasa) | ||||
Frekuensi operasi | Tegangan Startup | |||||
30 / 60KHz (Min./Max.) | 1080 / 1490V (Maks.) (Ta = + 25 / -30 ℃) | |||||
Fitur Antarmuka: | Status Pengemudi CCFL | Tipe Fisik | Posisi Antarmuka | |||
Tidak | Penyambung | - | ||||
Detail Antarmuka | Nama merk | Nama model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
JST | BHR-02 (8.0) VS-1N | 1 buah | 2 pin | 8,0 mm | BLL-2PINS-LH |
Sinyal Listrik: | Tegangan Input | Input Saat Ini | Konsumsi daya | |||
---|---|---|---|---|---|---|
3,3V (Tip.) (VCC) | 220mA (Biasa) (ICC) | - | ||||
Tegangan untuk Sinyal Tampilan: | 0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC | |||||
Fitur Antarmuka: | Jenis Sinyal | Tipe Fisik | Posisi Antarmuka | |||
RGB Paralel (1 ch, 6-bit) | Penyambung | - | ||||
Detail Antarmuka: | Nama merk | Nama model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
IRISO | IMSA-9637S-33Y902 | 1 buah | 33 pin | 0,5 mm | DRGB-33P1C6B-050A |
LQ057V3DG01 mendukung tampilan 640 (RGB) × 480(VGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya disusun dalam Garis Vertikal RGB.Sedangkan untuk detail mekanis, fitur area aktif 115,2 (W) × 86,4 (H) mm, ukuran garis 144 (W) × 104,6 (H) × 13,5 (D) mm, ukuran area tampilan 121,0 (W) × 92,2 (H) mm, dengan perawatan permukaan antiglare, berat bersih 250g (Maks.).Sebagai produk TN, Normally White, Transmissive LCM, LQ057V3DG01 dapat memberikan kecerahan layar 400 cd / m² rasio kontras transimisif 600: 1, 80/80/80/70 (Typ.) (CR≥5) (L / R / U / D) sudut pandang, arah tampilan terbaik pada pukul 12, dan waktu respons 8/21 (Biasa) (Tr / Td) ms.Skala abu-abu atau kecerahan sub-piksel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menghadirkan palet 262 ribu warna.Produk ini mengadopsi 1 buah CCFL sebagai systerm lampu latar yang ditempatkan sebagai tipe lampu Edge dan memiliki waktu kerja 50K jam, diperlukan driver lampu latar eksternal.
