Detail produk:
|
Nama model: | LQ075V3DG01 | Pabrikan: | Tajam |
---|---|---|---|
Luminance: | 400 cd / m² (Biasa) | Ukuran layar: | 7,5 inci |
Jenis sinyal: | RGB paralel (1 ch, 6-bit), Konektor 33 pin | Lampu latar: | 1 pcs CCFL, 50K jam, Tanpa Pengemudi |
Nomor Pixel: | 640 (RGB) × 480 (VGA) 107PPI | Max. Maks. Ratings Peringkat: | Storage Temp.: -30 ~ 80 °C Operating Temp.: -30 ~ 80 °C ; Storage Temp .: -30 ~ 80 ° C Ope |
Cahaya Tinggi: | CCFL Sharp TFT LCD Display,WLED LVDS TFT Touch Panel |
Seri LQ075 LQ075V3DG03 LQ075V3DG01
Ukuran layar : | 7,5 " | |||
---|---|---|---|---|
Fitur Pixel: | Nomor Piksel | Format Piksel | Titik Pitch (H × V) | Pixel Pitch (H × V) |
640 (RGB) × 480, VGA | Garis Vertikal RGB | 0,079 × 0,237 mm | 0,237 × 0,237 mm [107PPI] | |
Ukuran Mekanis: | Area Tampilan (H × V) | Pembukaan Bezel (H × V) | Dimensi Keseluruhan (H × V) | Kedalaman Keseluruhan |
151,68 × 113,76 mm | 156,3 × 118,4 mm | 179 × 139,5 mm | 12,7 (Biasa) mm | |
Fitur Garis Besar: | Bentuk Bentuk | Rasio Aspek (H: V) | Orientasi | Gaya Bentuk |
Persegi Panjang Datar | 4: 3 | Tipe lansekap | ||
Spesifikasi Lainnya: | Massa | Penutup Panel | Pengobatan permukaan | |
365g (Maks.) | - | Anti silau |
Informasi dasar : | Pencahayaan | Mode kerja | Rasio Kontras |
---|---|---|---|
400 cd / m² (Biasa) | TN, Biasanya Putih, Transmisif | 600: 1 (Biasa) (Transmisif) | |
Pemandangan yang bagus di | Sudut Pandang | Waktu merespon | |
jam 6 | 70/70/60/65 (Biasa) (CR≥10) | 5/21 (Biasa) (Tr / Td) (md) | |
Warna Dispaly: | Temperatur warna: | Warna Dukungan | Koordinat Warna |
6485K | 262K (6-bit) | X: 0,313;Y: 0,329 |
Fitur Lampu Belakang: | Tipe | Posisi | Hidup (Jam) | Jumlah | Bentuk | Penggantian |
---|---|---|---|---|---|---|
CCFL | Jenis lampu tepi (Sisi atas) | 50K (Biasa) | 1 buah | Bentuk U. | - | |
CCFL Listrik: | Tegangan Input | Input Saat Ini | Konsumsi daya | |||
850 ± 85V | 6,0 ± 0,5mA | |||||
Frekuensi operasi | Tegangan Startup | |||||
50 / 80KHz (Min./Max.) | 1500 / 2250V (Maks.) (Ta = + 25 / -30 ℃) | |||||
Fitur Antarmuka: | Status Pengemudi CCFL | Tipe Fisik | Posisi Antarmuka | |||
Tidak | Penyambung | - | ||||
Detail Antarmuka | Nama merk | Nama model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
JST | BHR-02 (8.0) VS-1N | 1 buah | 2 pin | 8,0 mm | BLL-2PINS-HL |
Sinyal Listrik: | Tegangan Input | Input Saat Ini | Konsumsi daya | |||
---|---|---|---|---|---|---|
3,3V (Tip.) (VCC) | 185mA (Biasa) (ICC) | - | ||||
Tegangan untuk Sinyal Tampilan: | VIL≤0.8V;2.1V≤VIH | |||||
Fitur Antarmuka: | Jenis Sinyal | Tipe Fisik | Posisi Antarmuka | |||
RGB Paralel (1 ch, 6-bit) | Penyambung | - | ||||
Detail Antarmuka: | Nama merk | Nama model | Jumlah | Pin | Pin Pitch | Konfigurasi Pin |
IRISO | IMSA-9637S-33Y902 | 1 buah | 33 pin | 0,5 mm | DRGB-33P1C6B-020A |

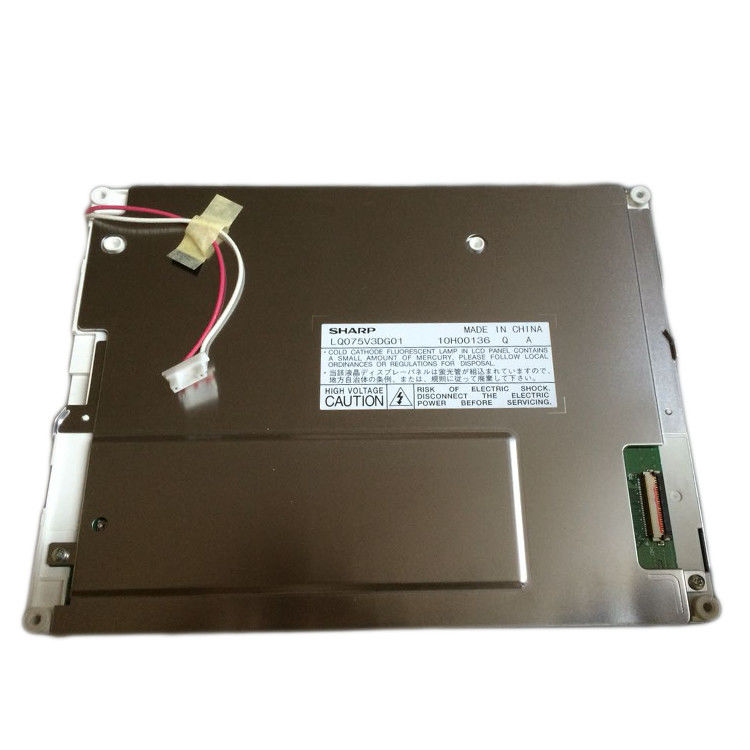

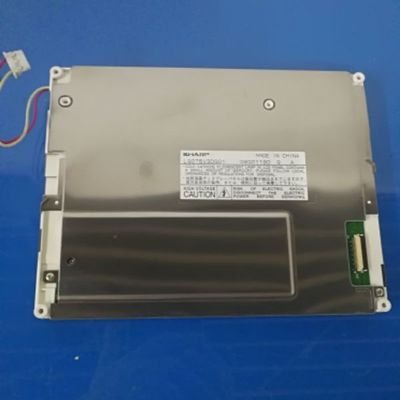

LQ075V3DG01 mendukung tampilan 640 (RGB) × 480(VGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya disusun dalam Garis Vertikal RGB.Adapun detail mekanis, fitur area aktif 151,68 (W) × 113,76 (H) mm, ukuran garis 179 (W) × 139,5 (H) mm, ukuran area tampilan 156,3 (W) × 118,4 (H) mm, dengan perawatan permukaan antiglare, berat bersih 365g (Maks.).Sebagai produk TN, Normally White, Transmissive LCM, LQ075V3DG01 dapat memberikan kecerahan layar 400 cd / m² rasio kontras transimisif 600: 1, 70/70/60/65 (Typ.) (CR≥10) (L / R / U / D) sudut pandang, arah tampilan terbaik pada pukul 6, dan waktu respons 5/21 (Biasa) (Tr / Td) ms.Skala abu-abu atau kecerahan sub-piksel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menghadirkan palet 262 ribu warna.Produk ini mengadopsi 1 buah CCFL sebagai systerm lampu latar yang ditempatkan sebagai jenis lampu Edge (Sisi atas) dan memiliki masa kerja 50K jam, diperlukan driver lampu latar eksternal.
