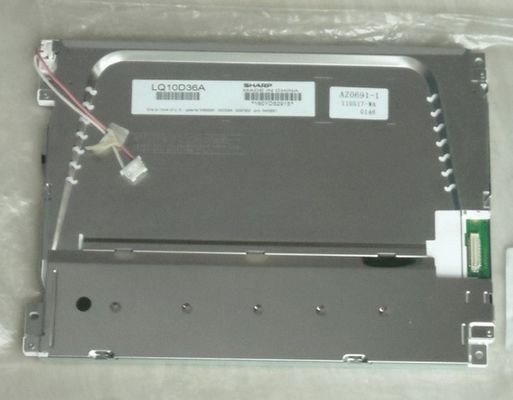

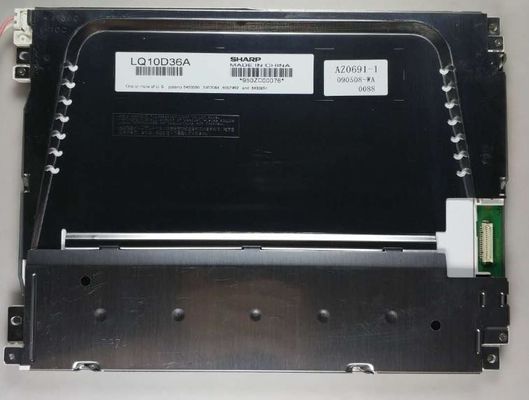

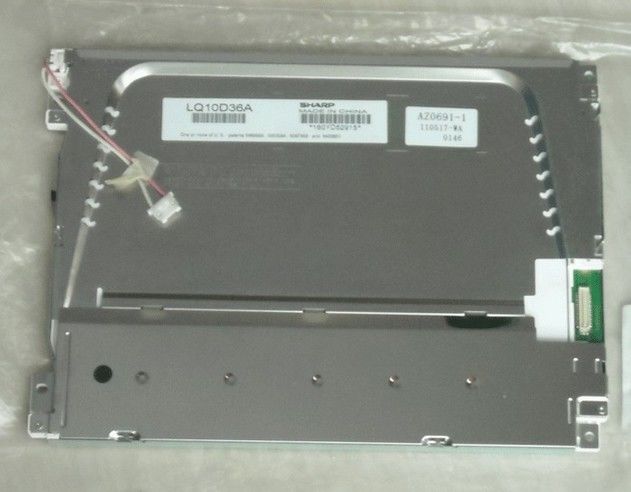

Detail produk:
|
Panel Brand: | Tajam | Model Panel: | LQ10D36A |
---|---|---|---|
Kecerahan: | 200cd / m² | Ukuran panel: | 10,4 inci |
Jenis lampu: | 1 pcs CCFL, 50 ribu jam, Tanpa Pengemudi | Antarmuka sinyal: | RGB Paralel (1 ch, 6-bit), Konektor 31 pin |
Resolusi: | 640 (RGB) × 480, VGA, 76PPI | Lingkungan Hidup: | Operating Temp.: -10 ~ 65 °C ; Suhu Operasi: -10 ~ 65 ° C; Storage Temp.: -30 ~ 70 |
Cahaya Tinggi: | Layar LCD TFT LVDS,Layar LCD Kecerahan Tinggi WLED |
Seri LQ10 LQ10D421 LQ10D42 LQ10D41 LQ10D36A
Informasi dasar : | Pencahayaan (cd / m²) | Sudut Pandang (L / R / U / D) | Waktu Respon (ms) |
---|---|---|---|
200 (Biasa) | 70/70/50/60 (Biasa) (CR≥10) | 10/25 (Biasa) (Tr / Td) | |
Tampilan Terbaik di | Mode tampilan | Rasio Kontras | |
jam 6 | TN, Biasanya Putih, Transmisif | 500: 1 (Biasa) (Transmisif) | |
Warna Dispaly: | Temperatur warna | Warna Tampilan | Koordinat Putih |
6485K | 262K (6-bit) | X: 0,313;Y: 0,329 | |
Variasi Putih: | 1,45 (Maks.) (5 poin) |
Ukuran Panel: | 10,4 " | |||
---|---|---|---|---|
Fitur Pixel: | Format Piksel | Konfigurasi Pixel | Pixel Pitch (mm) | Titik Pitch (mm) |
640 (RGB) × 480 [VGA] | Garis Vertikal RGB | 0,330 × 0,330 [76PPI] | 0,110 × 0,330 | |
Ukuran Mekanis: | Area Aktif (mm) | Area Bezel (mm) | Dimensi Garis Besar (mm) | Kedalaman Garis Besar (mm) |
211,2 (H) × 158,4 (V) | 214,6 (H) × 162,4 (V) | 246,5 (H) × 179,4 (V) | 11,0 (Maks.) Mm | |
Fitur Garis Besar: | Faktor Bentuk | Orientasi | Rasio Aspek | Gaya Bentuk |
Persegi Panjang Datar | Tipe lansekap | 4: 3 (H: V) | ||
Pemasangan: | Lubang pemasangan muka (2-Φ3.4, 2-R1.7 × 4.4) di kiri, bezel kanan | |||
Detail Lainnya: | Bobot | Penutup Panel | Pengobatan | |
520g (Maks.) | - | Antiglare, Lapisan keras (3H) |
Fitur Lampu: | Tipe | Posisi | Kuantitas | Bentuk | Hidup (Jam) | Pertukaran Lampu |
---|---|---|---|---|---|---|
CCFL | Jenis lampu tepi (Sisi atas) | 1 buah | Lurus | 50K (Biasa) | Tergantikan | |
CCFL Listrik: | Sumber tegangan | Pasokan Saat Ini | Kekuasaan | |||
500V (Biasa) | 2.0 / 6.0 / 6.5mA (Min./Typ./Max.) | 3,0W (Biasa) | ||||
Frekuensi operasi | Tegangan Kick-off | |||||
20/35 / 60KHz (Min./Typ./Max.) | 950/1400 / 1500V (Maks.) (Ta = + 25/0 / -10.0 ℃) | |||||
Fitur Antarmuka: | Posisi | Driver Lampu Latar | Tipe | |||
- | Tidak | Penyambung | ||||
Detail Antarmuka: | Merek | Model | Pin Pitch | Jumlah Pin | Kuantitas | Konfigurasi |
JST | BHR-02 (8.0) VS-1N | 8,0 mm | 2 pin | 1 buah | BLL-2PINS-HL |
Panel Mengemudi Listrik: | Sumber tegangan | Pasokan Saat Ini | Kekuasaan | |||
---|---|---|---|---|---|---|
3,3 / 5.0V (Biasa) (VCC) | 210 / 140mA (Biasa) (ICC) | - | ||||
Tegangan untuk Sinyal Tampilan: | VIL≤0.8V;2.1V≤VIH | |||||
Fitur Antarmuka: | Posisi | Sinyal | Tipe | |||
- | RGB Paralel (1 ch, 6-bit) | Penyambung | ||||
Detail Konektor: | Merek | Model | Pin Pitch | Jumlah Pin | Kuantitas | Konfigurasi |
HRS | DF9MA-31P-1V (32) | 1,0 mm | 31 pin | 1 buah | DRGB-31P1C6B-010K |
LQ10D36A mendukung tampilan 640 (RGB) × 480(VGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya disusun dalam Garis Vertikal RGB.Adapun detail mekanis, fitur ini memiliki area aktif 211,2 (W) × 158,4 (H) mm, ukuran garis 246,5 (W) × 179,4 (H) × 11 (D) mm, ukuran area tampilan 214,6 (W) × 162,4 (H) mm, dengan treament permukaan Antiglare, Lapisan keras (3H), berat bersih 520g (Maks.).Sebagai produk TN, Normally White, Transmissive LCM, LQ10D36A dapat memberikan kecerahan layar 200 cd / m² rasio kontras transimisif 500: 1, 70/70/50/60 (Typ.) (CR≥10) (L / R / U / D) sudut pandang, arah tampilan terbaik pada pukul 6, dan waktu respons 10/25 (Biasa) (Tr / Td) ms.Skala abu-abu atau kecerahan sub-piksel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menghadirkan palet 262 ribu warna.Produk ini mengadopsi 1 buah CCFL sebagai systerm lampu latar yang ditempatkan sebagai jenis lampu Edge (Sisi atas) dan memiliki masa kerja 50K jam, diperlukan driver lampu latar eksternal.LQ10D36A menggunakan Parallel RGB (1 ch, 6-bit) sebagai sinyal input systerm, yang dihubungkan dengan 31 pin Connector dengan power supply tegangan 3.3 / 5.0V (Typ.) (VCC).
