Detail produk:
|

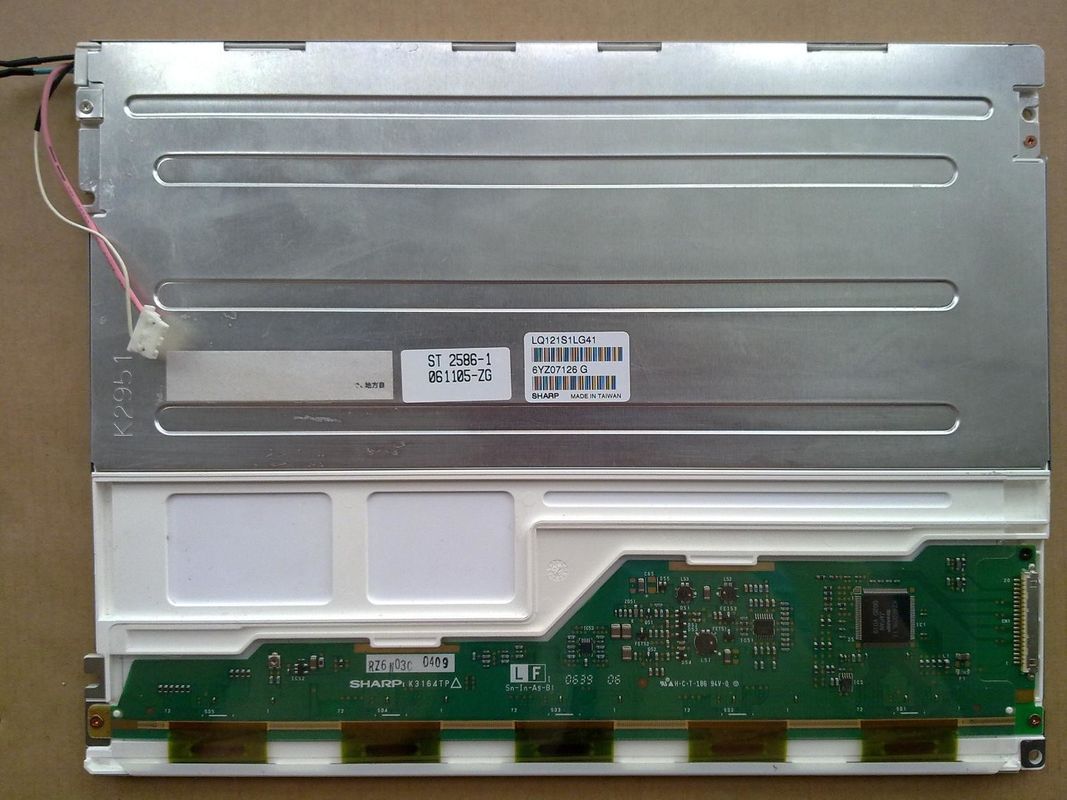

Ukuran Diagonal: | 12.1 Inch | Model: | LQ121S1LG41 |
---|---|---|---|
Luminance: | 370cd / m² | Format Pixel: | 800 (RGB) × 600 [SVGA] 82PPI |
Jenis antarmuka: | LVDS (1 ch, 6-bit), 20 pin Connector | Sumber cahaya: | CCFL [2 pcs], 50K jam, W / O Driver |
Lingkungan Hidup: | Operating Temperature: -10 ~ 65 °C ; Suhu Operasional: -10 ~ 65 ° C; Storage Temper | Sudut pandang: | 70/70/50/60 |
Cahaya Tinggi: | Layar LCD TFT LVDS,Layar LCD Kecerahan Tinggi WLED |
Seri LQ121 LQ121S1LG45 LQ121S1LG44 LQ121S1LG42 LQ121S1LG41 LQ121S1LG0A
Ukuran Panel: | 12,1 inci | |||
---|---|---|---|---|
Fitur Pixel: | Resolusi | Pengaturan Piksel | Titik Pitch (W × H) | Pixel Pitch (W × H) |
800 (RGB) × 600, SVGA | Garis Vertikal RGB | 0,1025 × 0,3075 mm | 0,3075 × 0,3075 mm [82PPI] | |
Ukuran Mekanis: | Area Aktif (W × H) | Area Bezel (W × H) | Dimensi Garis Besar (W × H) | Outline Depth |
246 × 184,5 mm | 249,0 × 187,5 mm | 276 × 209 mm | 11,0 (Maks.) Mm | |
Fitur Garis Besar: | Gaya Bentuk | Rasio Aspek | Orientasi | Gaya Bentuk |
Persegi Panjang Datar | 4: 3 (W: H) | Tipe lansekap | ||
Fiksasi: | Lubang pemasangan muka (2-Φ3.4, 2-R1.7) di kiri, bezel kanan | |||
Fitur lainnya : | Penutup Panel | Bobot | Permukaan | |
- | 660g (Maks.) | Antiglare, Lapisan keras (3H) |
Informasi dasar : | Kecerahan | Modus operasi | Rasio Kontras |
---|---|---|---|
370 cd / m² (Biasa) | TN, Biasanya Putih, Transmisif | 450: 1 (Biasa) (Transmisif) | |
Sudut Pandang (L / R / U / D) | Melihat Arah | Kecepatan Respon | |
70/70/50/60 (Biasa) (CR≥10) | jam 6 | 10/30 (Biasa) (Tr / Td) (md) | |
Warna Dispaly: | Temperatur warna | Jumlah Warna | Kromatisitas warna putih |
6485K | 262K (6-bit) | X: 0,313;Y: 0,329 | |
Gamlt Warna 1931: | Rasio NTSC | Cakupan sRGB | Cakupan Adobe RGB |
50% | 69% | 52% | |
Cakupan DCI-P3 | Rec. 2020 Cakupan | Catatan | |
52% | 37% | sRGB (Rec.709, BT.709), Rec. 2020 (BT.2020) | |
Variasi Pencahayaan: | 1,25 (Maks.) (5 poin) |
Sinyal Listrik: | Input Saat Ini | Input Tegangan | Konsumsi | |||
---|---|---|---|---|---|---|
380 / 230mA (Tip.) (3.3 / 5.0V) | 3,3 / 5.0V (Biasa) | - | ||||
Fitur Antarmuka: | Posisi | Tipe | Antarmuka | |||
- | Penyambung | LVDS (1 ch, 6-bit) | ||||
Antarmuka Sinyal: | Merek | Model | Jumlah | Pin Pitch | Pin | Penetapan Pin |
JAE | FI-SE20M | 1 buah | 1,25 mm | 20 pin | LVDS-20P1C6B-070D |
Fitur Lampu Latar: | Tipe | Posisi | Bentuk | Jumlah | Hidup (Jam) | Penggantian |
---|---|---|---|---|---|---|
CCFL | Jenis lampu tepi (Sisi atas) | Lurus | 2 buah | 50K (Min.) | Dapat diganti (LQ0DDB5399) | |
CCFL Listrik: | Input Saat Ini | Input Tegangan | Konsumsi | |||
3.0 / 6.0 / 6.5mA (Min./Typ./Max.) | 583V (Tip.) | 7.0W (Biasa) | ||||
Tegangan Nyalakan | Frekuensi Lampu | |||||
1200 / 1500V (Maks.) (Ta = + 25 / -10 ℃) | 40/60 / 80KHz (Min./Typ./Max.) | |||||
Fitur Antarmuka: | Posisi | Tipe | Pengemudi CCFL | |||
- | Penyambung | Tidak | ||||
Detail Antarmuka | Merek | Model | Jumlah | Pin Pitch | Pin | Penetapan Pin |
JST | BHR-03VS-1 | 2 buah | 4,0 mm | 3 pin | BLL-3PINS-HNL |
LQ121S1LG41 mendukung tampilan 800 (RGB) × 600(SVGA) dengan rasio aspek 4: 3 (W: H), yang pikselnya disusun dalam Garis Vertikal RGB.Adapun detail mekanis, fitur area aktif 246 (W) × 184.5 (H) mm, ukuran garis 276 (W) × 209 (H) × 11 (D) mm, ukuran area tampilan 249.0 (W) × 187.5 (H) mm, dengan treament permukaan Antiglare, Lapisan keras (3H), berat bersih 660g (Maks.).Sebagai produk TN, Normally White, Transmissive LCM, LQ121S1LG41 dapat memberikan kecerahan layar 370 cd / m² rasio kontras transimisif 450: 1, 70/70/50/60 (Typ.) (CR≥10) (L / R / U / D) sudut pandang, arah tampilan terbaik pada pukul 6, dan waktu respons 10/30 (Biasa) (Tr / Td) ms.Skala abu-abu atau kecerahan sub-piksel ditentukan dengan sinyal skala abu-abu 6-bit untuk setiap titik, sehingga menghadirkan palet 262 ribu warna, juga dengan kinerja gamut warna 50% (NTSC).Produk ini mengadopsi 2 buah CCFL sebagai systerm lampu latar yang ditempatkan sebagai tipe lampu Edge (Sisi atas) dan memiliki masa kerja 50K jam, driver lampu latar eksternal juga diperlukan.
